E4990A 阻抗分析仪测试实操SOP

E4990A阻抗分析仪是一种高性能的仪器，用于测量电感、电容和电阻等交流电性能参数。通过使用E4990A阻抗分析仪，我们可以了解被测件的阻抗、电容和电感特性。本文将详细介绍如何使用E4990A阻抗分析仪进行交流阻抗测量。

一、连接测量电路
首先，将被测件与仪器连接。确保所有电路连接正确，并确保测量电路中没有任何故障或短路。对于不同的被测件类型，可以选择不同的测量电路拓扑，如电压测量或电流测量。根据被测件特性来选择合适的电路连接方式非常重要。

二、设置测量条件
在E4990A的控制面板上，可以设置所需的测量参数。首先，选择适当的频率范围。对于不同的被测件，可能需要在低频、中频或高频范围内进行测量。同时，也可以设置快速扫描和测量点数等参数，根据实际需求进行调整。

三、开始测量
在确认所有设置后，可以开始测量。确保被测件处于稳定状态，然后按下“开始”按钮开始测量。E4990A将开始扫描所选的频率范围，并依次测量每个频率点的阻抗、电感和电容等参数。

四、数据分析
当测量完成后，E4990A将会显示测量结果。可以通过界面上的数据表格和图形来查看和分析测量结果。这些结果可以用于评估被测件的性能，如电感质量因数（Q因数）和等效串联电阻等。

五、校准和质量控制
为确保测量结果的准确性，定期进行校准和质量控制是非常重要的。E4990A支持多种校准方法，如短路校准和开路校准等。这些校准过程可以对仪器进行校准，以保持准确度和可靠性。

六、降低误差
在实际测量中，可能会遇到一些误差源，如电缆长度和传输线阻抗等。为降低这些误差的影响，可以使用补偿技术，如短路补偿和开路补偿。

七、测试方案实际案例（SOP)

1. 将立体线圈水平放置在绝缘测试平台上，确保线圈各部分不与其他导电物体 接触（后续更新为正式测试工装）；

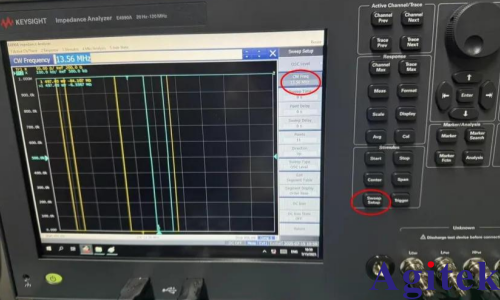

2. 设置扫描频率，点击仪器上的SweepSetup，设置CWFreq为13.56MHz；

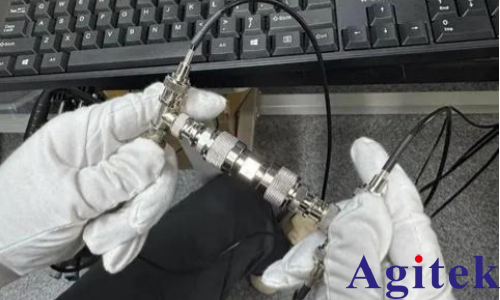

3. 校准前准备：阻抗分析仪端，LCur与LPot为一组，HPot与HCur为一组，两 两接在T型转接头上，通过直通连接件直连.

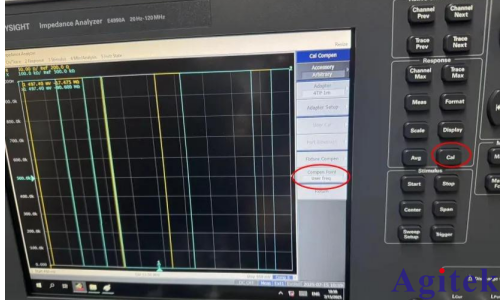

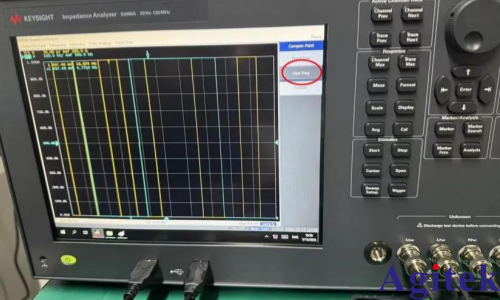

4. 点击仪器上的Cal，点击屏幕上的CompenPoint，选择Userfreq，确定校准频 率为13.56MHz；

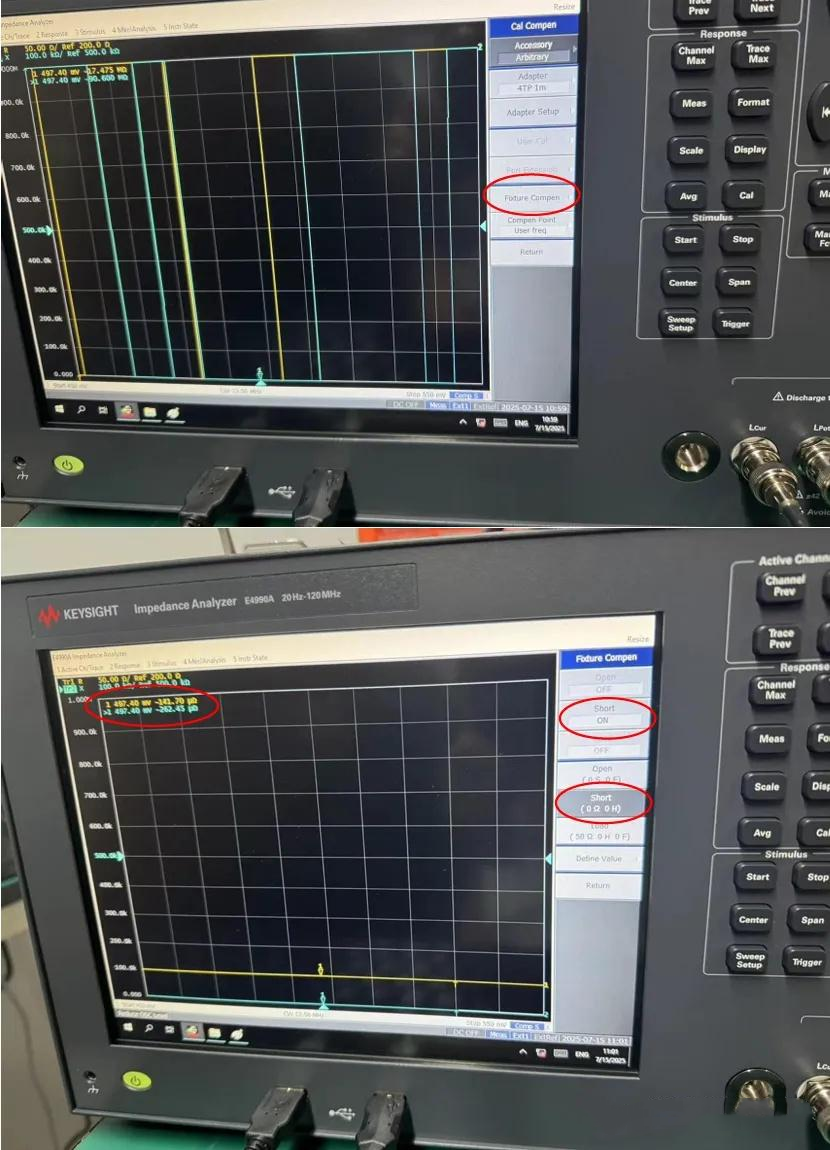

5. 设置完校准频率后，点击屏幕上的FixtureCompen，选择短路校准Short（0 Ω 0H），等待一段时间后，会出现“滴”蜂鸣声，上方Short显示ON，即校准 完成，观察此时电阻，应为uΩ量级；

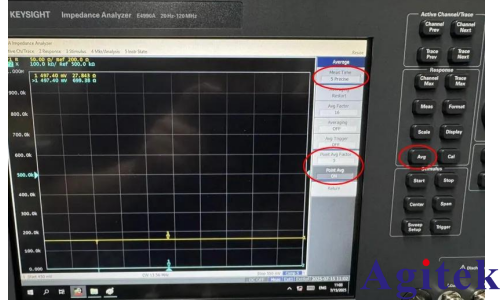

6. Avg 设置：点击仪器的Avg，屏幕上的MeasTime选择5Precise，屏幕上的Point Avg Factor 选择 5 次，确认PointAvg处于ON状态；

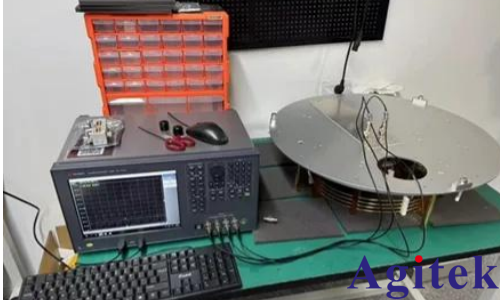

7. 正确连接阻抗分析仪与线圈，阻抗分析仪端，LCur与LPot为一组，HPot与 HCur 为一组，两两接在T型转接头上，分别连接内外线圈的输入端，确认拧紧 后开始计时，约60s后读取阻抗实部和阻抗虚部，读取时需确认Mark点为1，R； 2，X；

8. 保存测试数据，点击仪器上的System，选择屏幕上的DumpScreenImage，保 存屏幕截图；点击仪器上的Save/Recall，选择屏幕上的SaveTraceData，保存数 据；命名规则为（例）：20250719（时间）-016（线圈编号）-1（第几次测试）；
