如何扩展阻抗分析仪的测试电压范围

随着电子元器件与新材料研发的不断深入，阻抗分析仪作为评估材料与器件性能的核心工具，其测试条件的苛刻程度也在不断提升。在实际应用中，我们经常会遇到仪器原生电压范围无法满足特定测试需求的情况，例如对高压陶瓷电容或功率电感的特性分析。如何科学、安全地扩展阻抗分析仪的测试电压范围，成为提升测试能力的关键课题。本文将深入探讨实现这一目标的几种主要技术路径。

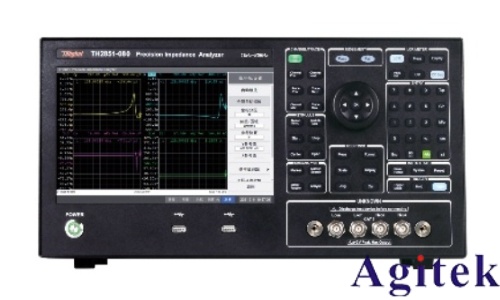

阻抗分析仪通常通过向被测器件施加一个已知的交流测试信号，并测量产生的电流来计算阻抗。标准仪器的测试信号电平通常在几百毫伏到几伏之间。当需要施加更高的电压时，直接连接不仅可能损坏仪器内部的敏感电路，也无法达到所需的测试条件。因此，扩展电压范围本质上是引入一个能够安全地“放大”测试信号幅度的中间环节。

信号放大法

这是最直接且高效的方法。通过在阻抗分析仪的信号输出端与被测器件之间串联一个宽频带、高保真度的电压放大器，可以将仪器输出的低电平信号线性放大至所需的高电压水平。

实施这一方案时，选择放大器至关重要。理想的放大器应具备以下特性：低噪声、低失真、足够的带宽以覆盖阻抗分析仪的工作频率范围，以及足够的输出电压和电流驱动能力。此外，为了保证测量精度，放大器引入的相位偏移和增益误差必须是已知且稳定的，以便在最终的阻抗计算中进行补偿或校准。这种方法可以将测试电压轻松提升至几十甚至上百伏特，极大地扩展了仪器的应用边界。

高压探头法

对于一些不具备大信号输出能力的阻抗分析仪，或者当需要进行非侵入式测量时，可以使用高阻抗、高电压的无源或有源探头。这种方案类似于示波器的高压测量原理。

高压探头通过内部的精密电阻分压网络，将高电压信号按固定比例衰减后送入分析仪的输入端。虽然探头本身不提供电压放大，但它允许分析仪“安全地”监测高压端的信号。为了构成完整的测试回路，通常需要将探头与一个已知阻值的标准电阻串联，并通过测量标准电阻上的压降来推算流过被测器件的电流，进而计算出阻抗。此方法操作相对简便，但测量精度高度依赖于标准电阻的精度和探头的频率响应特性。

外部高压源法

在某些特定场景下，如测试器件在直流偏置下的交流阻抗特性，可以采用外部高压源与分析仪的直流偏置功能结合的方案。

许多高端阻抗分析仪本身就具备直流偏置能力，但电压范围有限（例如±40V）。当需要更高的直流偏置电压时，可以引入一个外部的高精度直流电源。通过将外部电源的输出串联接入测试回路，可以为被测器件提供高达数百伏特的直流工作点。此时，阻抗分析仪叠加在其上的小信号交流测试电压将在该高直流偏置下进行测量。这种方法主要用于研究器件在不同工作点下的阻抗变化，而非单纯提升交流测试电压的幅度。

无论采用哪种方法，安全始终是第一位的。在进行任何高压连接和测试前，必须确保所有设备的接地良好，连接线缆和接插件的耐压等级符合要求，并严格遵守高压操作规程，以防止设备损坏和人身伤害。
