阻抗分析仪GB曲线图怎么看

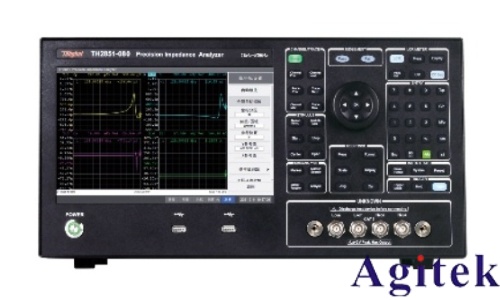

阻抗分析仪是电子测量领域中用于评估元件、电路或材料在不同频率下电学特性的关键仪器。其测量结果通常以多种曲线图的形式呈现，其中GB曲线图（电导-电纳曲线图）是分析并联等效电路模型的重要工具。正确解读GB曲线图，对于理解被测器件的导纳特性至关重要。

理解GB曲线图的基础

在深入分析之前，首先需要明确GB曲线图的基本构成。

1. 坐标轴定义：GB曲线图通常以频率（Frequency）作为横轴（X轴），表示测量所覆盖的频率范围。纵轴（Y轴）则包含两个部分：通常以主刻度表示电导（G），以副刻度或另一条曲线表示电纳（B）。

2. 物理量含义：

电导 (G)：是电阻（R）的倒数（G = 1/R），单位是西门子（S）。它衡量的是电路允许电流通过的能力。在并联模型中，电导主要反映元件的损耗或能量消耗部分。

电纳 (B)：是电抗（X）的倒数（B = 1/X），单位也是西门子（S）。它衡量的是电路中电容性或电感性元件存储和释放能量的能力。电纳分为容性电纳（Bc）和感性电纳（Bl）。

3. 并联等效电路：GB曲线图的核心是基于并联等效电路模型。这意味着分析仪将被测器件等效为一个电导（G）和一个电纳（B）并联的简单电路。这种模型在分析高阻抗或低损耗器件时尤其有用。

分析GB曲线的形态与趋势

观察GB曲线图时，应关注以下几点：

1. 电导曲线 (G-f)：观察电导随频率变化的趋势。

平坦的曲线通常表示器件在该频段内损耗稳定。

出现峰值的频率点，可能对应着器件的某些谐振或损耗最大点。

2. 电纳曲线 (B-f)：观察电纳随频率变化的趋势及其正负。

正值表示电路呈现容性（电容器件主导）。

负值表示电路呈现感性（电感器件主导）。

曲线从正值跨越到负值（或反之）的点，通常对应着并联谐振频率，在该点电纳B为零，电路表现为纯电阻性。

识别关键特征点

在GB曲线图上，需要特别关注以下特征点：

谐振点：如前所述，电纳B为零的点。这是电路发生谐振的关键标志。

最大/最小值：电导或电纳达到的极值点，这些点往往对应着器件的特定工作状态或极限性能。

结合其他参数综合判断

GB曲线图提供的信息是基础，但要全面理解被测器件的特性，还需要将其与其它参数结合分析。

与阻抗 (Z) 和相位角 (θ) 结合：阻抗的模值（|Z|）反映了电路对电流的总阻碍作用，而相位角（θ）则揭示了电压和电流之间的相位差。观察GB曲线上的特征点（如谐振点）在阻抗图和相位图上对应的位置，可以相互印证，获得更全面的视角。

与串联等效参数 (R, C, L) 结合：虽然GB图基于并联模型，但许多分析仪也能计算出串联等效的电阻（Rs）、电容（Cs）和电感（Ls）。将两种模型下的参数进行对比，有助于更深入地理解器件的物理特性。

总而言之，解读阻抗分析仪的GB曲线图是一个系统性的过程。通过理解坐标轴和物理量的含义，分析曲线的形态和趋势，识别关键特征点，并结合其他相关参数进行综合判断，你就能从GB曲线图中提取出被测器件的丰富电学特性信息，为你的设计、研发或测试工作提供有力支持。
