阻抗分析仪测变压器漏感方法

变压器作为电力电子系统中的核心元件，其性能直接影响着整个电路的效率与稳定性。漏感是变压器的一个重要寄生参数，过大的漏感会导致电压尖峰、增加开关损耗并影响能量传输效率。因此，准确测量变压器的漏感对于电路设计与优化至关重要。使用阻抗分析仪测量漏感是一种高精度、宽频带的常用方法。

理论基础与测量原理

变压器的漏感主要由初级绕组与次级绕组之间的磁通未完全耦合而产生。根据测量理论，要单独测出初级侧的漏感，必须消除次级侧反射阻抗的影响。

其核心原理是：将变压器的次级绕组（输出端）进行完全短路处理，然后使用阻抗分析仪测试初级绕组（输入端）的电感量。此时，由于次级被短路，互感被旁路，仪器测得的初级电感值即为该绕组的漏感值。

准备工作

在进行测量前，必须做好以下准备以确保数据准确：

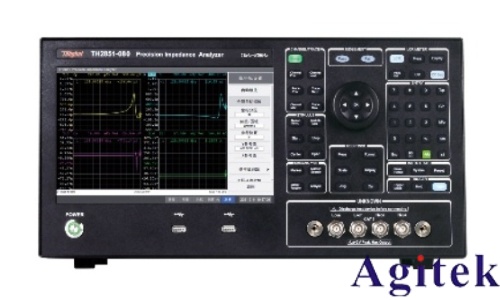

仪器选择：选用高性能的精密阻抗分析仪（如Keysight E4990A等），这类仪器具有高准确度和宽频率范围。

夹具连接：连接合适的测试夹具（如引线式适配器）。确保测试端口清洁、无氧化，避免接触电阻引入误差。

环境检查：保持测试环境稳定，远离强电磁干扰源，避免振动。

标准测量步骤

1. 次级短路：使用导线将变压器的次级绕组引脚进行低阻抗短路。对于多绕组变压器，所有非被测绕组均应短路。注意，短路必须牢固，且引线电感应尽量小，否则会叠加在测量结果中。

2. 初级接入：将阻抗分析仪的测试夹具连接到变压器的初级绕组两端。

3. 仪器校准：校准是获得可靠数据的关键。

开路校准：移除被测件，保持夹具开路，执行“Open”校准。

短路校准：使用短路片连接夹具电极，执行“Short”校准。

负载校准：接入标准电阻进行“Load”校准，以消除系统误差。

4. 参数设置：在仪器控制界面设置合适的测量条件。通常设置感兴趣的频率范围（如20kHz至1MHz），选择“LP-D”或“LS-D”模式（串联/并联电感与损耗），并设置适当的测试电平。

5. 数据采集：启动扫描，仪器会自动记录初级绕组的电感值。此时读取的数值即为该变压器在特定频率下的漏感值。

注意事项与误差消除

辅助绕组处理：如果变压器包含辅助绕组（如偏置绕组），在测量时必须将其悬空（开路），或者按照具体电路要求处理。如果错误地将辅助绕组短路，会显著影响电感量的测试准确性，导致读数偏低或异常。

频率的影响：漏感在理论上与频率关系不大，但由于寄生电容的存在，测量值可能会随频率发生微小变化。建议在电路工作的典型频率点进行测量。

接触质量：确保所有连接点接触良好。松动的连接会导致接触电阻增加，影响阻抗测量的精度。

结论

利用阻抗分析仪测量变压器漏感是一种科学且规范的方法。通过将次级绕组短路并测量初级电感，可以有效剥离互感成分，直接获取漏感参数。在实际操作中，严格遵循校准流程、正确处理辅助绕组状态，是获得高精度测量结果的保证。准确的漏感数据不仅有助于评估变压器的制造质量，也为后续的电路仿真（如LLC谐振变换器设计）提供了关键的参数依据。
