矢量网络分析仪测量RFID标签阻抗匹配的实践方法

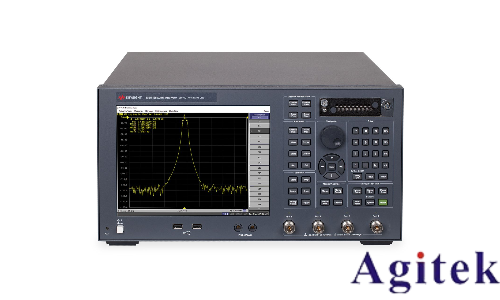

射频识别（RFID）技术的性能优劣，很大程度上取决于标签天线与芯片之间的阻抗匹配程度。良好的阻抗匹配能够最大化能量传输效率，从而提升标签的读取距离与稳定性。在研发与生产过程中，使用矢量网络分析仪（VNA）是评估和优化这一匹配状态的黄金标准。

矢量网络分析仪通过发射特定频率的射频信号并接收反射信号，能够精确测量散射参数（S参数）。对于单端口的RFID标签而言，核心关注的参数是S11，即端口的反射系数。通过分析S11的幅度和相位信息，我们可以计算出标签在工作频段内的复阻抗值。

在实际测量中，反射法是最常用的手段。RFID标签通常由天线和芯片串联组成，形成一个谐振电路。测量时，将VNA的测试端口连接至RFID标签的馈电点。VNA会自动扫描设定的频率范围，并计算出该频段内各频点的反射系数。

为了直观地判断匹配状态，工程师通常会借助史密斯圆图（Smith Chart）进行分析。史密斯圆图将复阻抗平面映射为一个圆图，中心点代表系统阻抗（通常为50Ω）。当RFID标签的阻抗轨迹穿过圆图中心，或者非常接近中心时，表明实现了完美的共轭匹配，此时反射系数最小，能量传输效率最高。若轨迹偏离中心，则说明存在阻抗失配，需要调整天线的几何尺寸或匹配网络元件。

在进行高精度测量前，必须进行严格的校准。由于测试电缆、连接器以及夹具都会引入寄生参数，必须通过校准消除其影响。标准的校准流程包括开路（Open）、短路（Short）和负载（Load）校准。对于RFID这种微小阻抗变化敏感的测量，建议使用同轴电缆直接连接，并在靠近DUT（被测设备）的位置进行校准平面延伸，以确保测量数据的准确性。

通过VNA测量得到的阻抗数据，可以直接指导天线设计的优化。例如，若测得的阻抗虚部不为零，说明存在电抗分量，需要调整天线的长度或添加匹配电容/电感进行抵消；若实部偏离芯片的最优负载阻抗，则需要调整天线的宽度或形状以改变其辐射电阻。
