阻抗分析仪测量MLCC电容的注意点

多层陶瓷电容器（MLCC）作为现代电子电路中不可或缺的基础元件，其电气性能的精确测量对于电路设计与质量控制至关重要。使用阻抗分析仪对MLCC进行测量，是获取其电容值（C）、损耗角正切值（D）、等效串联电阻（ESR）等关键参数的标准方法。为确保测量结果的准确性与可靠性，操作过程中需重点关注以下几个方面。

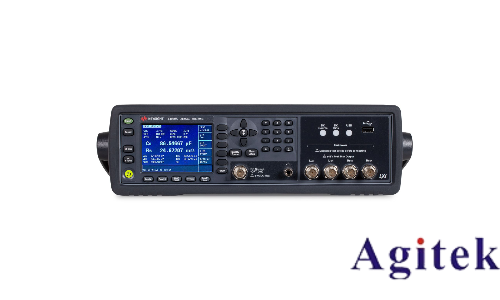

一、测量前的充分准备与校准

测量的准确性始于仪器的准备。在连接任何待测元件之前，必须对阻抗分析仪进行正确的校准。校准过程通常包括开路（Open）和短路（Short）校准，旨在消除测试系统固有的寄生参数影响。务必在每次更换测试夹具或测试环境发生显著变化后重新执行校准。此外，确保仪器有充足的预热时间（通常为30分钟以上），并放置在干燥、清洁、无强电磁干扰的环境中，这是获得稳定测量数据的基础。

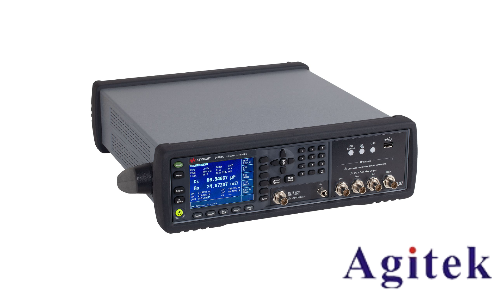

二、选择并正确使用测试夹具

夹具的选择与连接直接影响测量精度。对于贴片式的MLCC，应使用专用的SMD表面贴装器件测试夹具，以确保与元件电极的良好接触。当测量极低ESR值的电容时，推荐使用四端（4-terminal）或开尔文测试夹具。这种方法能有效消除引线电阻和接触电阻带来的误差，从而准确获取被测元件本身的阻抗特性。连接时，务必确保MLCC牢固、稳定地安装在夹具上，避免虚接或松动。

三、合理设置关键测试参数

正确的参数设置是获得有效数据的关键。

1. 测试频率：MLCC的电容值会随频率变化而变化。应根据电容的类型及其实际应用场景选择合适的测试频率。例如，对于高频应用的电容，可能需要选择1MHz或更高的频率进行评估。

2. 测试信号电平：设置适当的测试电压或电流信号幅度。过大的信号可能导致测量非线性甚至损坏元件，而过小的信号则可能被噪声淹没。应参考电容规格书，选择在元件正常工作条件下的信号电平。

3. 等效电路模型：阻抗分析仪通常提供串联（Rs）和并联（Rp）两种等效模型。对于大多数电容器，尤其是其阻抗远大于容抗的情况，应选择串联等效模型，此时测得的电阻值即为等效串联电阻（ESR）。

四、规范的数据读取与结果分析

启动测量后，仪器会显示包括电容值（C）、损耗（D）、阻抗（Z）及ESR在内的多个参数。应待读数稳定后再进行记录。为提高可靠性，可对同一电容进行多次测量并取平均值。最终，将测量结果与元件的规格书进行比对，判断其是否在正常范围内。若出现“Over Range”等错误提示，应检查连接是否正确，并尝试降低测试电平。

遵循以上规范的操作流程，不仅能提升测试效率，更能为电子元器件的筛选、电路设计的优化以及故障诊断提供坚实、可信的数据支撑。
