罗德与施瓦茨NPA501功率分析仪测量浪涌电流

在现代电子工程领域，几乎所有电子设备内部都集成了电容或电感组件。当设备启动的瞬间，这些组件不可避免地会产生远超正常工作电流的“浪涌电流”。这一瞬态现象不仅直接关系到设备的稳定运行，更是电路安全设计中的关键考量因素。因此，对浪涌电流进行密切监测与精准测定，成为了从 FPGA 研发到大型钻孔机调试等各类工程任务中的核心环节。罗德与施瓦茨（Rohde & Schwarz）推出的 R&SNPA501 功率分析仪，凭借其卓越的高动态范围和实时信号处理能力，为这一任务提供了完美的解决方案。

R&SNPA501 功率分析仪具备不间断实时采集和处理信号的强大能力。其内部电流测量范围覆盖 ±15 mA 至 ±60 A（峰值），能够精准捕捉各类开关电源及电子组件的电流瞬变。面对更大功率的测试需求，该仪器展现了极高的扩展性：通过结合外部电流检测电阻器，可实现微小电流的精密测量；而搭配如 R&SHZC51 等高性能电流探头，测量范围更可大幅扩展至 ±1000 A，轻松应对严苛的工业级测试环境。

罗德与施瓦茨解决方案

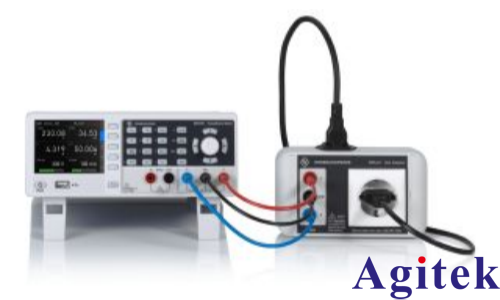

R&S®NPA501 功率分析仪和 R&S®NPA701 一致性测试仪具有高动态范围，能够不间断地实时采集和处理信号。多功能显示屏能够快速可靠地显示结果。

为了满足不同场景下的测试需求，R&SNPA501 提供了三种专业的数据视图模式：

数值视图：适用于快速获取关键指标。如果仅需测定最大浪涌电流（例如用于计算电缆厚度或选型），用户可直接通过数值界面查看 IPPeak（峰值电流）。配合峰值保持功能，即使在反复开关设备以捕获偶发异常值时，也能精准锁定最大峰值。

趋势图视图：专注于宏观特性的比对。该视图能够直观地展示并记录多次开关操作之间的电流差异，帮助工程师轻松评估设备启动特性的稳定性与一致性。

浪涌视图：用于微观层面的深度剖析。此模式支持以非压缩方式采集多达 8192 个电压和电流采样点，记录周期灵活可调（16 ms 至 67 s）。配合多种触发选件，工程师可以对单次开关操作进行极高精度的分析，例如精确测定保险丝的熔断积分，为安全组件的选型提供坚实依据。

综上所述，R&SNPA501 功率分析仪凭借其实时分析功能、可扩展的测量范围以及高度自定义的数据视图，成为了电路设计与安全计算的得力助手，能够有效帮助工程师精准把控浪涌电流带来的各类挑战。
