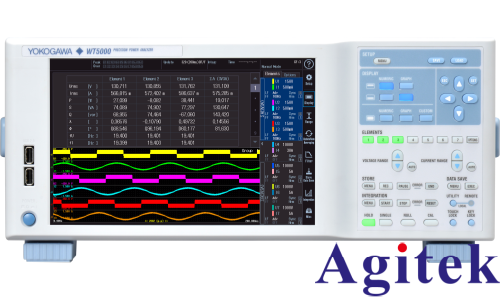

横河功率分析仪WT5000电池充放电效率测试

在新能源与储能技术迅猛发展的今天，电池充放电效率作为衡量储能系统性能的核心指标，其测试精度直接关系到产品设计的优化与能源利用的经济性。面对日益严苛的测试标准与复杂的应用场景，横河WT5000功率分析仪凭借其卓越的性能，为电池系统的能效评估提供了精准可靠的解决方案。

WT5000在电池测试中的核心优势，首先体现在其对复杂工况的强大适应能力上。现代电池系统，尤其是电动汽车与大型储能电站，往往涉及高电压与大电流的极端工况。WT5000支持高达1500V的直流电压输入，配合大容量分体式传感器（如CT1000S），电流测量能力可达2000Arms，完全覆盖了当前主流及未来高压快充平台的测试需求。更为关键的是，CT1000S传感器采用开合式设计，工程师无需断开被测电缆即可完成安装，这不仅极大地提升了现场测试与后期维护的效率，更避免了因拆线可能带来的接触电阻变化或安全隐患，确保了测试连接的稳定性与数据的真实性。

在效率测试的具体执行层面，WT5000展现了极高的数据完整性与分析深度。充放电效率的本质是能量转换的比率，这就要求仪器不仅能捕捉瞬时的电压、电流与功率，更能对一段时间内的能量进行精确累积。WT5000内置的积分测量功能，能够同时对有功功率（Wh）、视在功率（VAh）以及无功功率（VARh）进行长时间积分，精准计算出电池在完整充放电循环中的能量吞吐情况。配合其高达0.02%的基本功率精度，即便是微小的能量损耗也能被精准捕捉，为研发人员优化电池管理系统（BMS）算法、降低内阻损耗提供了坚实的数据支撑。

此外，WT5000强大的数据分析能力进一步拓展了测试的维度。除了基础的效率计算，它还能实时分析功率因数、谐波等电能质量参数。在电池充放电过程中，功率电子器件的开关动作往往会引入谐波干扰，影响系统稳定性。WT5000支持最高100次谐波的实时计算与分析，帮助工程师直观地观察电压与电流的波形畸变情况，从而针对性地优化电路设计，提升系统的电磁兼容性与整体转换效率。

综上所述，横河WT5000功率分析仪通过其宽量程的硬件配置、高精度的积分运算能力以及深度的电能质量分析功能，构建了从瞬态捕捉到长期能效评估的全链路测试方案。它不仅是一台测试仪器，更是助力工程师在电池技术领域突破能效瓶颈、实现绿色能源高效利用的得力助手。
