横河高精度功率分析仪 WT5000IEC谐波与电压波动/闪变测试

在现代电力电子领域，确保电器产品符合国际低频发射标准是产品上市与质量保障的关键环节。其中，IEC 61000-3-2（谐波电流）与IEC 61000-3-3（电压波动/闪变）是评估设备对电网影响的核心标准。谐波电流的畸变不仅增加系统无功功率，更可能导致设备故障、噪声甚至烧毁；而电压波动引发的灯光闪烁（闪变），则直接影响照明质量与敏感设备的稳定运行。面对日益严格的法规要求与频繁更新的标准版本，工程师们亟需一套高效、精准且易于操作的测试解决方案。

解决方案/建议

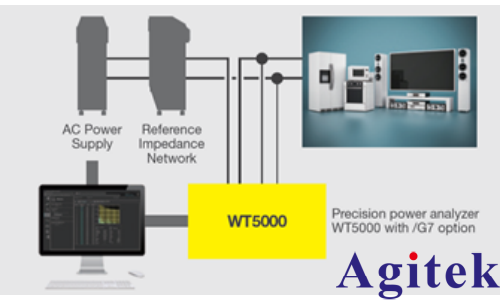

精密功率分析仪WT5000（/G7选件）与集成软件平台IS8000的谐波电流及电压波动/闪变测量软件IS8011 / IS8012可组合使用，以按照IEC标准开展谐波及电压波动/闪变测试。

- 支持的标准：

• 谐波
EN61000-3-2、IEC61000-3-2、EN61000-3-12、IEC61000-3-12和JIS C 61000-3-2

• 电压波动/闪变

EN61000-3-3、IEC61000-3-3、EN61000-3-11、IEC61000-3-11

- 可提供30 A/5 A高精度元件（760901/760902）。

- 支持GP-IB、以太网和USB通信。

IS8011 / IS8012 特性

•使用测试菜单轻松设置

•标配电源控制功能

•依据A、B、C和D级标准进行合格/不合格判断

•课程变更后的重新判定

•以不同颜色显示各次谐波的限值及合格/不合格判断的测量值判定图

•谐波电流/闪变的时间序列趋势显示

•报告功能

•CSV转换功能

WT5000具备卓越的测量精度，可选配30A/5A高精度电流探头（760901/760902），确保大电流工况下的数据可靠性。系统支持GPIB、以太网和USB多种通信接口，便于集成至自动化测试环境。

IS8011/IS8012软件极大简化了测试流程：通过直观的测试菜单，工程师无需深入掌握标准细节即可完成参数设置、测试执行与报告生成。软件内置A、B、C、D类设备判定逻辑，自动进行合格/不合格判断，并支持标准变更后的重新评估。测量结果以彩色图表清晰呈现各次谐波限值与实测值对比，支持时间序列趋势分析，便于问题溯源。此外，系统提供完整的测试报告生成与CSV数据导出功能，助力高效文档管理。
