功率分析仪谐波分析步骤详解

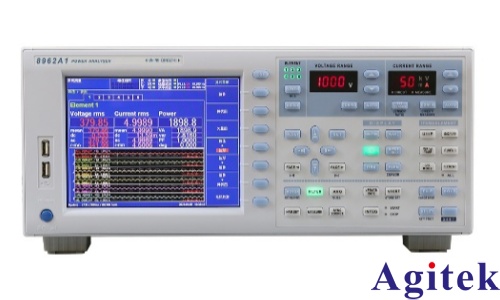

在现代电力系统中，谐波污染已成为影响电能质量的重要因素。为准确评估谐波含量，保障设备安全运行，功率分析仪成为不可或缺的检测工具。其谐波分析功能通过高精度采样与先进算法，能够有效识别电压、电流中的各次谐波分量。以下是使用功率分析仪进行谐波分析的详细步骤。

一、准备工作与设备连接

首先，确保功率分析仪处于正常工作状态。将仪器接入220V/50Hz的供电电源，并进行充分预热，以保证测量精度。根据被测设备的类型（如照明、电机驱动或家用电器），选择合适的测试标准（如IEC 61000-3-2或国标）。连接被测负载电源至AC/DC电源输出端，并将测试线（通常配备鳄鱼夹）正确接入待测电路的火线与零线，确保接触良好，避免引入干扰。

二、设置同步源与锁相环（PLL）

为实现精确的谐波分析，必须保证采样频率与信号频率同步。在仪器设置中选择畸变小、频率稳定的电压或电流信号作为同步源，并启用锁相环（PLL）功能。PLL能自动调整采样频率，使其为信号基波频率的整数倍，从而确保采集的数据为完整周期的整数倍，有效避免频谱泄漏，提高FFT（快速傅里叶变换）分析的准确性。部分高端仪器支持双PLL源设置，便于同时分析输入与输出端的谐波特性。

三、选择谐波分析模式

功率分析仪通常提供多种谐波分析模式，如“常规谐波”、“谐波”和“IEC谐波”。常规谐波模式采用频率重心法，适用于非同步采样，抗干扰能力强，尤其在偶次谐波存在时仍能保持高精度。而“谐波”和“IEC谐波”模式则基于同步采样，严格按照IEC 61000-4-7标准进行FFT计算，适用于合规性测试。用户应根据测试目的选择合适模式。

四、数据采集与结果显示

启动测量后，仪器自动采集电压、电流信号，并通过内部处理器进行FFT运算，将时域信号转换为频域数据。用户可在显示屏上查看各次谐波的幅值、频率及总谐波畸变率（THD）。部分仪器支持图形化显示，可直观呈现谐波频谱图，横坐标为谐波次数，纵坐标为含量百分比。

五、数据分析与报告输出

通过以上步骤，功率分析仪能够高效、准确地完成谐波分析，为电力系统优化提供可靠依据。
