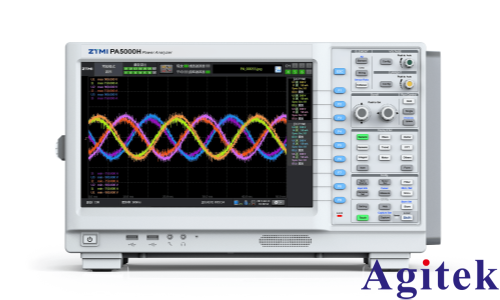

PA5000H功率分析仪在浪涌电流测试中的应用解析

在电力电子设备的研发与测试中，浪涌电流（Inrush Current）是衡量设备可靠性的关键指标之一。浪涌电流通常指设备在启动瞬间产生的远超稳态工作电流的瞬态大电流，可能持续数毫秒至数百毫秒。如何准确捕捉并分析这一瞬态过程，对测试设备的带宽、采样率和瞬态记录能力提出了极高要求。PA5000H功率分析仪凭借其卓越的性能，成为浪涌电流测试的理想工具。

首先，PA5000H具备高达200kS/s的波形采样率，能够实时、高精度地记录电流波形的瞬态变化。在浪涌电流测试中，电流在极短时间内急剧上升，传统功率计或低采样率设备往往难以完整捕捉其峰值和波形细节。而PA5000H的高采样能力可确保对浪涌电流的上升沿、峰值、衰减过程等关键特征进行精确还原，为后续分析提供可靠数据基础。

其次，PA5000H支持基于波形的瞬态响应分析功能。用户可设置触发条件（如电流阈值触发），在设备启动瞬间自动捕获浪涌事件，并记录完整的电压、电流波形。通过内置的波形分析工具，可直接读取浪涌电流的峰值、持续时间、能量积分等参数，评估其对电源系统、保险丝或整流桥的冲击影响。

此外，PA5000H支持多通道同步测量，可同时采集输入侧与输出侧的电流波形，分析浪涌电流在系统中的传播路径与能量分布。结合其FFT分析功能，还可对浪涌电流进行频域分析，识别其中的高频谐波成分，评估其对电磁兼容（EMC）性能的潜在影响。

测试数据可导出为CSV或PAD格式，便于在PC端进行二次处理、生成报告或与其他仿真数据对比，极大提升了测试效率与数据管理能力。
