锁相放大器测量极低电压信号的解决方案

在精密测量领域，如何从强大的噪声背景中提取出微弱的有用信号，一直是科研人员面临的挑战。当信号幅度低至纳伏（nV）甚至皮伏（pV）级别时，传统放大器和示波器往往会显得力不从心，因为它们自身的噪声 floor 就可能将微弱信号完全淹没。锁相放大器（Lock-in Amplifier）正是解决这一难题的利器，它能够实现对极低电压信号的高精度测量。

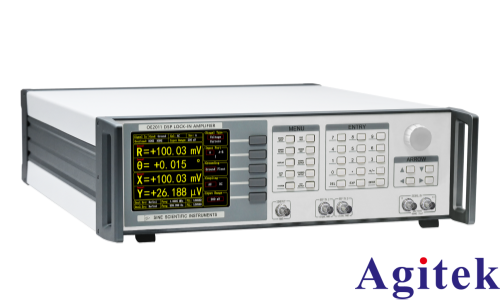

锁相放大器的核心工作原理基于“互相关检测”技术。它并不试图直接放大微弱信号，而是通过一个巧妙的数学运算——将输入信号与一个纯净的、与待测信号同频的参考信号进行相乘，再经过低通滤波处理。这个过程的本质是利用了噪声与信号的“不相关性”。随机的宽带噪声与确定的参考信号相乘后，其平均值趋近于零，而与参考信号“同频同相”的有用信号则会转化为一个稳定的直流分量被保留下来。通过这一步骤，锁相放大器等效于一个中心频率锁定在参考频率、带宽极窄（可低至毫赫兹级别）的带通滤波器，其Q值极高，能够将信噪比提升数十分贝甚至上百分贝，从而从比有用信号强百万倍的噪声中提取出信号。

在实际应用中，一个典型的测量飞安级（fA）漏电流或纳伏级（nV）电压的解决方案通常包含以下几个关键步骤。首先，为了避开低频段严重的1/f噪声和直流漂移影响，通常会采用“调制-解调”策略。即利用一个特定频率的交流信号（如方波或正弦波）对待测的直流或慢变信号进行调制，将其频谱迁移到一个噪声水平较低的高频区域。其次，调制后的微弱信号需要经过一个高灵敏度的前置放大环节。例如，在电流测量中，使用具有超高阻值反馈电阻和极低输入偏置电流的跨阻放大器（TIA），将微弱的电流信号转换为可被锁相放大器处理的电压信号。最后，锁相放大器以激励源作为参考，对前置放大器的输出进行相敏检测（PSD），并提取出与参考信号同相（X）和正交（Y）的两个分量，从而计算出信号的精确幅度（R）和相位（θ）信息。

为了确保测量结果的准确性，除了核心的锁相放大器设备外，还需要采取一系列辅助措施。使用屏蔽电缆和法拉第笼是抑制外部电磁干扰（EMI）的基本手段；采用低噪声、低温漂系数的元器件可以减少系统内部的热噪声和漂移；良好的接地策略和物理隔离能有效防止漏电流路径对测量的干扰。现代数字锁相放大器还具备多谐波检测、并行双相解调和实时数据处理能力，结合虚拟仪器平台，可实现自动化测试与长期稳定性监测。

总而言之，锁相放大器凭借其卓越的噪声抑制能力和极高的检测灵敏度，已成为微纳电子、材料科学、生物传感及量子技术等前沿领域不可或缺的工具。它不仅提供了一种测量极低电压信号的有效方案，更为人类探索微观世界提供了坚实的数据支撑。
