普源DS1000Z系列数字示波器在通信原理实验中的应用方案

发布日期:2022-09-15     作者: 安泰测试     浏览数:

       普源DS1000Z系列高性价比的四通道数字示波器代替以往的双通道示波器以完成《通信原理实验》课程中教学内容,使得测试项目更加全面,实验过程更加简单,且有助于直观的明晰实验原理,提高学生的动手能力。
  测试需求

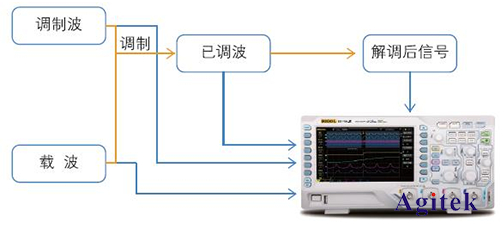

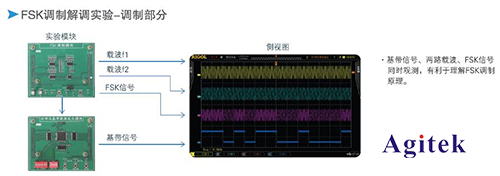

 调制解调是非常重要的通信技术,通过使用测量仪器(比如示波器)观测调制解调电路输出的各类信号波形(包括:载波,调制波,已调波,解调后的波形)并进行必要的测量,学生可以直观的掌握调制解调的原理。普源DS1000Z系列四通道可以很好的满足此类测试需求,如下图所示,示波器可以在同一屏幕上观测载波,调制波,已调波,以及解调后的波形。

普源DS1000Z系列数字示波器在通信原理实验中的应用方案

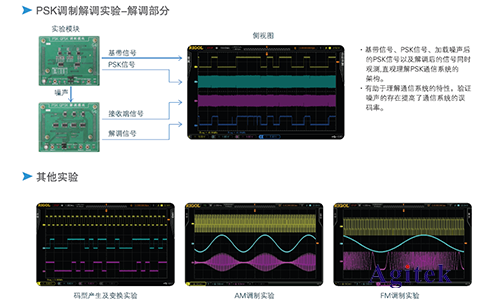

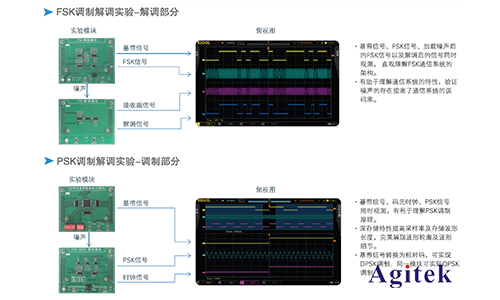

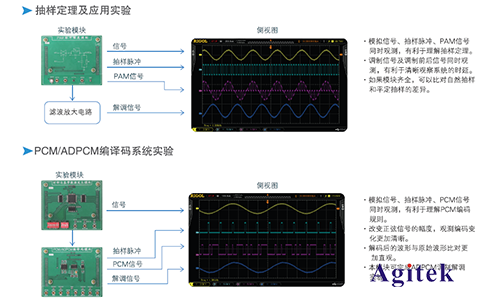

 测试方案

普源DS1000Z系列数字示波器在通信原理实验中的应用方案

普源DS1000Z系列数字示波器在通信原理实验中的应用方案

普源DS1000Z系列数字示波器在通信原理实验中的应用方案

普源DS1000Z系列数字示波器在通信原理实验中的应用方案

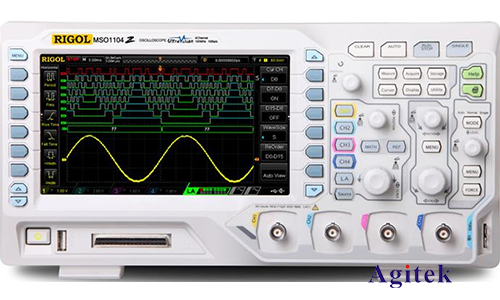

  自动测量——专用

 DS1000Z提供24种自动测量参数,所有参数可通过面板左侧的专用测量菜单键一键调出。

普源DS1000Z系列数字示波器在通信原理实验中的应用方案

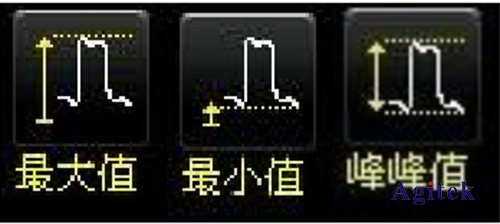

  自动测量——参数

 每个测量参数都有参数示意图标,显示每个测量项目测量的是波形的什么参数,且图标的颜色会根据测量信源的选择自动调整颜色,让学生更直观的理解测量参数的意义。

普源DS1000Z系列数字示波器在通信原理实验中的应用方案

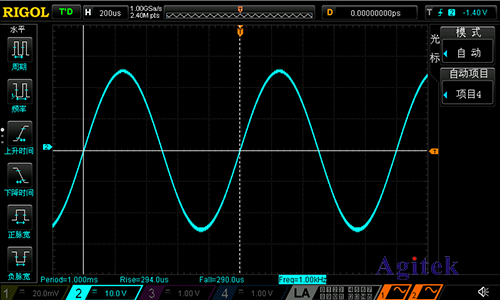

  自动测量——自动

 自动光标会标记出当前所选测量项对应的波形参数位置,图像化方式有助于学生理解测量结果

普源DS1000Z系列数字示波器在通信原理实验中的应用方案

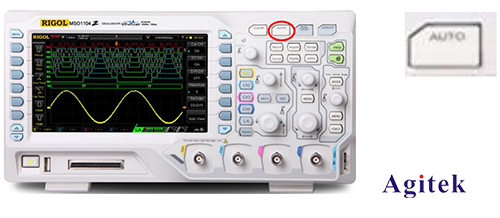

  AUTO键锁定
  教师可以锁定示波器上面板上的Auto按键,禁用自动设置示波器的功能,让学生更多的亲手设置
  示波器的垂直、水平、触发等参数,得到正确稳定的波形显示。按示波器面板上的【Utility】
  键,进入“Auto选项”菜单,按下“锁定”键即可锁定按键,如需解锁,需要发送远程命令

 “:SYSTem:AUToscale 1”解锁

普源DS1000Z系列数字示波器在通信原理实验中的应用方案

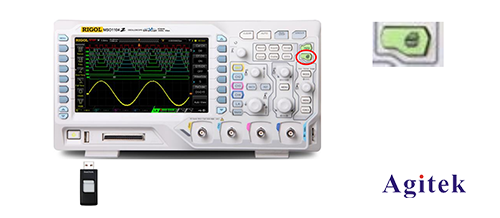

 一键截图

普源DS1000Z系列数字示波器在通信原理实验中的应用方案

  通过上文介绍,为您充分介绍了普源DS1000Z系列四通道数字示波器在通信原理实验中的应用方案,如您还有其他使用问题,欢迎登陆安泰测试www.agitek.cn了解更多使用方法。
