红外热成像仪在电力铁塔检测的应用

发布日期:2022-12-02     作者: 安泰测试     浏览数:

  红外热像仪是一种非接触式无损检测工具,已成为在线检测计划中必不可少的预防性维护工具。设备故障前会逐渐变热,这意味着配电线路的定期红外热像检测将有助于充分了解潜在问题。套管故障等隐患可以通过定期检测提前发现。但微姆检测或功率因数测量等一般检测方法耗时耗力,需要离线检测,近距离检查,危及人身安全!因此,电力公司需要更简单高效的非接触式检测工具!

  在电力设备的检查过程中,有许多肉眼看不见的隐藏危机,一点粗心可能会造成重大事故。例如,由于垫圈泄漏、裂纹或密封不良,电力变压器高压套管故障;电力设备绝缘子或线路连接器故障、接触不良或缺陷、连接器氧化等,容易泄漏,最终造成重大灾难。


  电力设备的故障有很多种,但大多数都伴随着发热。从红外诊断的角度来看,通常分为外部故障和内部故障。众所周知,在电力系统运行过程中,由于电流效应,载流导体会产生电阻损耗,整个电能输送电路上有大量的连接器、接头或接触器。理想情况下,如果输电电路中的各种连接器、接头或接触器的接触电阻低于相连导体的电阻,则连接器的损耗和加热不会高于相邻载流导体的加热。然而,一旦某些连接器由于连接不良而增加接触电阻,接触电阻就会增加,导致局部过热。这通常是外部故障。


  以下电力设备状态检测和故障诊断可采用红外成像技术进行:

  内外中心故障诊断高压电气设备运行状态检测:·各种导电接头、线夹、接线桩头氧化腐蚀、连接不良缺陷;

  各种高压开关中心触点接触不良缺陷;

  隔离刀闸刀口与触片、旋转帽与球头结合不良缺陷;

  各类CT内外中心连接不良缺陷,本体和油绝缘不良缺陷,内中心铁芯,线圈异常不良过热缺陷;

  各类PT绝缘绝缘缺陷、缺油、内芯、线圈异常过热缺陷;

  各种电容器过热,耦合电容器油绝缘不良,缺油(低油位)缺陷;

  各种避雷器中心受潮缺陷,中心元件老化或非线性特性异变缺陷;

  各种绝缘瓷瓶表面污秽缺陷,零值绝缘子检测,劣化瓷瓶检测;

  发电机运行状态检测、电刷与集电环接触状态检测、内中心过热检测;

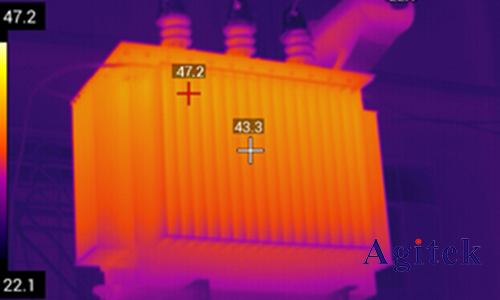

  电力变压器箱体异常过热、涡流过热、高、低压套管上下两端连接不良、充油套管缺油(低油位)缺陷;

  各种电机轴瓦接触不良,外中心异常过热。

       以上就是红外热成像仪在电力铁塔检测的应用的相关介绍,如果您有更多疑问或需求可以关注安泰测试Agitek哦!非常荣幸为您排忧解难
