是德示波器总线测试在汽车电子的应用

发布日期:2023-03-09     作者: 安泰测试     浏览数:

  近年来,汽车电子的投资越来越多,智能互联网驾驶和新能源汽车已经成为目前的投资热点。然而,整个汽车的基本结构仍然包括四个部分,如动力控制单元、车身电子、主动/被动安全设备、通信和车载娱乐设备。汽车串行总线在刚才提到的四个汽车总成中非常重要,它们默默地做出了巨大的贡献。

是德示波器总线测试在汽车电子的应用(图1)

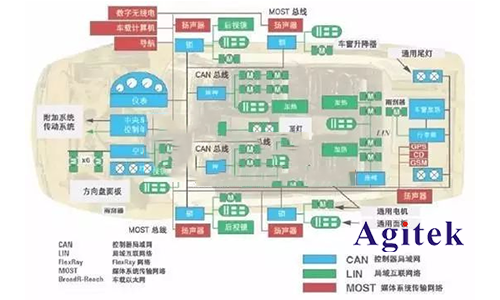

  1、汽车电子中使用的串行总线有很多种。不同的总线用于不同的目的和场合。与并行总线通信相比,串行总线之所以受欢迎,主要是因为芯片管脚少,设计不那么复杂,降低了车辆重量和系统成本。

  在I2C和SPI中使用ECUSS(Electronic/Enginecontrolunit)通信芯片与芯片之间,而RS232/UART通常用于软件下载。

  LIN总线用于控制前后窗、前视镜、后视镜和座椅位置,甚至配合高频开关电源,提高汽车电源系统的效率和可靠性。

  在安全气囊、制动制动等安全要求高的场合,CAN总线很常见。FlexRay可以有效管理多种安全舒适的操作,如线路控制操作,包括线路控制操作转向和防抱死制动系统,而不是现有的机械系统来控制电子节气门。

  SENT用于在汽车传感器和ECU之间传输高清传感器数据。

  MOST和BroadR-Reach总线主要用于汽车娱乐信息系统、雷达、防撞系统和基于视频的辅助驾驶系统。MOST是一种广泛使用的汽车多媒体和娱乐信息网络标准。考虑到环境的可持续性,MOST技术减轻了汽车的重量和静电干扰,已经被几十种混合动力汽车所采用。BroadR-Reach技术将以太网能力引入汽车,速度为100mbps。BroadR-Reach技术可以部署360°相机系统,在线测试和娱乐信息系统。这种技术的价格和重量都低于标准的以太网电缆。

  是德科技示波器支持上述所有总线的解码(包括最新的CXPI总线),触发或一致性测试。除了最全面的总线解码方案外,德国科技示波器在总线解码方面的其他优势也非常明显:

  行业内唯一的硬件解码,速度快,捕获率高,更容易分析总线信号问题;

  支持CAN总线,CAN-提高CAN总线物理层信号质量的FD总线眼图测试;

  支持双总线解码;

  4.FlexRay,MOST,BroadR-Reach一致性测试方案;

  支持CAN和LIN总线符号解码。

  什么是符号解码?

  一般示波器解码总线时,可以看到解码后的整个数据,显示为二进制、10进制或16进制。但是我们不能从示波器屏幕上知道这些机器代码数据的具体含义。

  符号解码是将“二进制”或“十六进制”的机器代码直接转换为人类语言,根据IC公司或汽车厂对总线的定义。德国科技示波器支持从USB导入CAN-DBC或DBC。LIN-根据文件定义,LDF文件、人类语言信息可直接显示在示波屏幕上。

是德示波器总线测试在汽车电子的应用(图2)

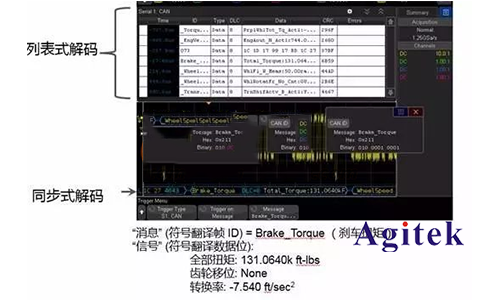

  2、CAN-解码dbc符号

  使用符号解码功能,可以非常方便地翻译获得的数据,提高效率。***设置触发更加方便直观,只需在消息列表中选择,无需输入复杂的16进入代码即可。提高产品调试效率,缩短产品进入市场的时间。

      以上就是是德示波器总线测试在汽车电子的应用的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
