示波器在浪涌测试中的应用

发布日期:2023-11-28     作者: 安泰测试     浏览数:

  浪涌又称电涌,定义是超过相应稳定的电压峰值的任何电压峰值,即瞬变电压。瞬间的高电压导流导通,当电压及电流高于正常值的双倍时,称之为浪涌。

  产生浪涌的原因是多方面的,浪涌是一种上升速度高、持续时间短的尖峰脉冲。电网过压、开关打火、虬源反向、静电、电机/电源噪声等都是产生浪涌的因素。

  浪涌按照其产生原因可以分为两大类:外部电涌和内部电涌。外部电涌主要来源于雷电及交流电网异常、周边大功率设备的启动引起的过电压;内部电涌主要是电气、电子网络系统内设备开关引起的过电压。简单来说,就是雷击放电或电气设备开关操作都会产生浪涌。

  浪涌危害中以雷击浪涌过电压危害最大,雷电是导致电涌最明显的因素。

  测试雷击浪涌的残压之前,需要准备以下几个设备:

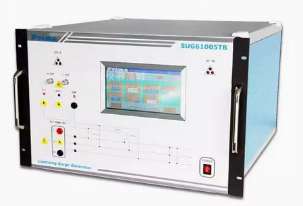

  ①雷击浪涌发生器


  ②电压探头(注:电压探头要耐高压的,防止残压过高,把示波器破坏)

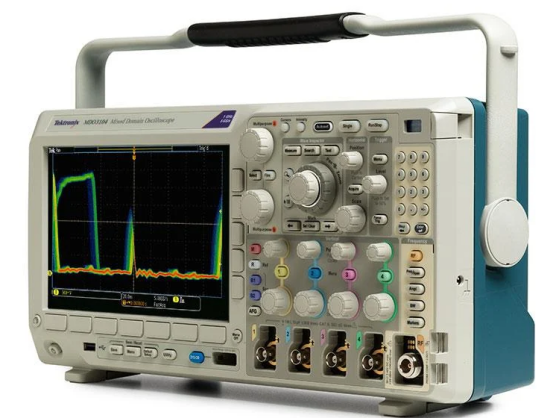

  ③示波器


  操作方法如下:

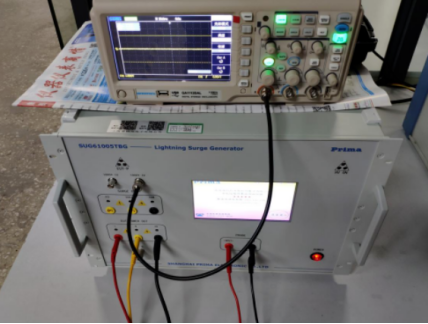

  1、将仪器打开用同轴线将示波器与雷击浪涌发生器连接,再将电压探头采样端连接到需要测试的被测件上面。


  2.启动浪涌发生器,输出相应的电压值。

  3.调节示波器的探头的衰减比,设置示波器的水平时基和垂直刻度,设置触发方式,触发电平后开始进行测试。

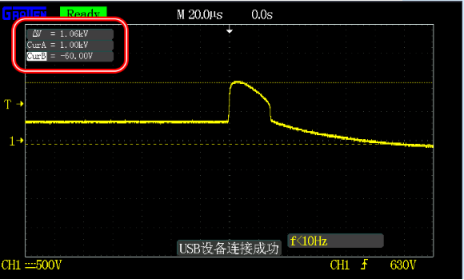

  4.在示波器上显示出测试波形的测试结果。
