示波器探头分类与选型
一、 引言：为什么探头如此重要？
在培训开始时，必须强调一个核心概念：探头是测量系统的重要组成部分， 而不仅仅是连接线。
一个错误的探头选择会直接导致测量结果失真、信号完整性受损，甚至损坏探头或被测设备。
目标是让用户建立 “没有最好的探头，只有最合适的探头” 这一思维模式。
二、 探头的核心分类体系
我们可以从多个维度对探头进行分类，最核心的两个维度是测量信号类型和内部电路结构。
1. 按测量信号类型和物理量分类（最直观的分类法）
探头类型 | 核心测量对象 | 典型应用场景 | 关键特点 |
电压探头 | 电路节点对地的电压 | 绝大多数电子电路测量 | 最常用，分无源、有源、差分等子类 |
电流探头 | 导线中流过的电流 | 电源功耗分析、浪涌电流、信号调制分析 | 将电流信号转换为电压信号供示波器测量 |
高压探头 | 高电压（通常 > 600V） | 开关电源（SMPS）、电机驱动、工业电力电子 | 高输入阻抗、高额定电压、良好的隔离性 |
逻辑探头 | 数字逻辑状态（0/1） | 数字电路调试、多通道逻辑状态检测 | 通常多通道，显示逻辑电平而非模拟波形 |
温度探头 | 温度 | 电热分析、环境温度监测 | 将温度转换为电压信号 |
2. 按内部电路结构和原理分类（理解性能差异的关键）
探头类型 | 核心原理 | 优点 | 缺点 |
无源探头 | 仅由电阻、电容、电缆组成，无有源器件 | 坚固耐用、价格便宜、动态范围广、无需供电 | 带宽较低、输入电容大、负载效应较明显 |
有源探头 | 内含放大器等有源器件，需要供电 | 带宽极高、输入电容极小、负载效应小 | 价格昂贵、动态范围有限、可能更脆弱 |
差分探头 | 测量两个测试点之间的电压差，而非对地电压 | 抑制共模噪声、安全测量浮地信号 | 价格通常高于单端有源探头、需要供电 |
电流探头 | 基于霍尔效应（DC/AC）或电流互感器（AC only） | 非侵入式测量，不断开电路即可测电流 | 需要校准和消磁、通孔大小限制、价格较高 |
注：这些分类是交叉的。例如，一个高压探头可能是无源的，也可能是有源差分的。一个差分探头必然是有源的。
三、 深入剖析各类探头
1. 无源探头（例如：P6100系列）
内部结构：通常是一个衰减网络（如10:1衰减由9MΩ电阻和可调电容组成），匹配示波器的1MΩ输入阻抗。
关键参数看板：
衰减比：如1X， 10X， 100X。10X最常用，因为它提供了更好的带宽和更低的负载效应。
带宽：通常在100MHz ~ 500MHz之间。
输入电阻：10X模式下通常为10MΩ（9MΩ + 示波器1MΩ）。
输入电容：通常在10~15pF左右。这是无源探头最大的劣势，高频下会显著改变电路特性。
适用场景：低频、低阻抗电路的通用调试；测量电压幅度较大的信号（如电源轨、数字IO口）；环境恶劣的场合。
使用注意：使用前必须进行补偿校准！将探头连接到示波器的方波输出端，调节补偿电容，使方波尽可能平顶，无过冲或圆角。

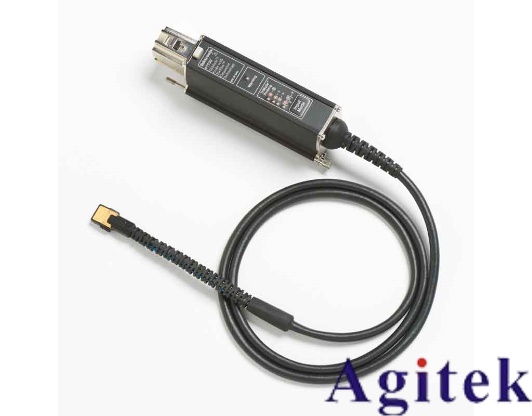

2. 有源探头（例如：Keysight N2790A, Tektronix TAP1500）
内部结构：在探头头部集成FET放大器，需要外部电源供电。
关键参数看板：
带宽：可轻松达到1GHz以上，甚至数十GHz。
输入电阻：通常为1MΩ或更高。
输入电容：极低，通常<1pF。这是有源探头最大的优势，几乎不会对电路造成负载。
动态范围：通常较小（如±5V或±8V），容易被高压损坏。
适用场景：高速数字信号（如DDR， PCIe， MIPI）、高频模拟电路、高阻抗低电流电路。
使用注意：绝对禁止超过其最大额定电压，否则昂贵的探头会瞬间损坏。注意静电防护。
3. 差分探头（例如：Tektronix THDP0200, Keysight N2796A）
内部结构：两个高阻抗输入端口，内部放大器计算差值并输出单端信号给示波器。
关键参数看板（除常规参数外，需特别关注）：
共模抑制比（CMRR）：核心指标。表示抑制两个输入脚上相同噪声的能力。值越高越好（如80dB @ 10MHz）。
共模电压范围：探头能安全承受的、施加在两个输入脚和地之间的最大电压。
适用场景：
测量浮地信号（如半桥电路中的开关节点、电机相线）。
在高噪声环境中提取小信号（如RS485/422差分通信线路）。
安全测量市电及相关电路（注意：必须是高压差分探头）。
使用注意：确保共模电压和差模电压均在额定范围内。理解“浮地”测量的重要性。
4. 电流探头（例如：Keysight N2783B, Tektronix TCP0030A）
内部结构：
AC/DC型：霍尔效应传感器（测DC/低频） + 电流互感器（测AC/高频）组合。
AC型：仅电流互感器。
关键参数看板：
带宽：AC型带宽很高（>100MHz），但DC型带宽通常较低（<50MHz）。
最大连续电流/峰值电流：不能超过此限值，否则会饱和甚至损坏。
灵敏度/分辨率（如1mV/mA）：表示输出多少mV电压对应1mA的输入电流。
通孔直径：决定了能测量多粗的导线。
适用场景：开关电源功耗分析、逆变器电流波形、电机驱动电流、电路启动电流分析。
使用注意：
每次使用前必须进行“消磁”和“直流偏置归零”操作，这是保证精度的关键。
尽量让导线居中穿过探头孔，远离其他电流载体以减少干扰。
注意探头方向，反向会导致波形倒置。
5. 高压探头
它可以是无源高压探头（如P5100A， 100X/500X衰减， 2kV峰值），也可以是有源差分高压探头（如THDP0100， ±6000V差分）。
关键参数看板：
额定电压：绝对的安全红线！必须留有充足裕量。
衰减比：通常很高，如100:1， 500:1， 1000:1。
精度：高压下的测量精度尤为重要。
适用场景：工业电机驱动、光伏逆变器、UPS系统、开关电源一次侧测量。
使用注意：安全第一！ 确保探头、示波器、连接线绝缘完好。遵循高压操作规范
四、 如何看懂探头参数手册？—— 用户选型指南
教导用户关注以下核心参数序列：
带宽和上升时间：
探头和示波器的系统带宽由两者中较低者决定。
所需系统带宽 ≈ 0.35 / 信号上升时间。例如，测量上升时间为1ns的信号，至少需要350MHz的系统和探头带宽。
探头上升时间 = √(探头_tr² + 示波器_tr²)
输入阻抗（R和C）：
输入电阻（Rin）：会在被测电路上形成分压，导致测量值小于实际值。Rin越高，负载效应越小。
输入电容（Cin）：高频测量的头号敌人。它会和电路电感形成谐振，导致振铃；会减缓高速信号的边沿。Cin越小越好。
衰减比：
决定了示波器显示的读数需要乘以多少倍。10X探头更常用，因为它提供了更好的带宽和更低的Cin。
动态范围/最大输入电压：
绝对不可超过的极限值，否则会损坏探头。无源探头范围广，有源探头范围窄。
连接方式（单端/差分）：
你的信号是参考地的吗？ -> 单端探头（无源/有源）。
你的信号是浮地或差分吗？环境噪声大吗？ -> 差分探头。
物理量（电压/电流）：
你需要看电压还是电流？ -> 选择电压探头或电流探头。
