数字示波器与模拟示波器的区别?

发布日期:2023-03-11 22:27:12         浏览数:

  模拟示波器

  第一种是模拟示波器,它使用阴极射线管来显示波形。屏幕上涂有荧光物质,只要被电子束集中就会发光。当连续的荧光点亮起时,您可以看到信号的再现图形。为了使示波器稳定地显示波形,必须使用触发。当显示屏上的整个波形迹线完成时,示波器会等到特定的事件发生后(例如,上升沿超过某个电压值)再次开始显示迹线。未经触发的显示画面是没有用处的,因为它显示的波形并不稳定(同样适用于下面将会讨论的DSO和MSO示波器)。

  模拟示波器非常实用,因为荧光点会继续发光一段时间而不会马上消失。您可以在几个彼此重叠的示波器迹线上看到信号的毛刺或不规则性。由于当电子束击中屏幕时便会显示波形,所以显示信号的亮度与实际信号的亮度有关。这使显示屏与三维显示屏类似(换句话说,x轴代表时间,y轴代表电压,而z轴则代表亮度)。

  模拟示波器的不足之处是无法使显示画面“固定”,从而使波形停留较长的时间。当荧光物质不再发光时,该部分的信号也随之消失。此外,您无法自动执行波形测量,必须使用显示屏上的网格线进行手动测量。电子束在进行水平扫描和垂直扫描时存在一个速度上限,这会导致模拟示波器可显示的信号类型也十分有限。尽管模拟示波器目前还拥有不少用户,但其销量大不如前。数字示波器已经成为用户的主流选择。

  数字存储示波器(DSO)

  数字存储示波器(通常称为DSO)是为了弥补模拟示波器的诸多不足而发明的。DSO输入一个信号,并通过模数转换器将其数字化。图1显示了是德科技数字示波器采用的一种DSO体系结构。


  数字示波器的体系结构

  衰减器会调整波形。垂直放大器会在波形传到模数转换器(ADC)时做进一步的调整。ADC会对收到的信号进行采样和数字转换,随后将这个数据存入存储器中。触发器会寻找触发事件,而时基会调整示波器的时间显示。在示波器显示信号之前,微处理器系统可以执行您指定的其他后期处理任务。

  数据以数字形式表示,可使示波器执行各种波形测量。信号可以无限期地存放在存储器中,也可打印或通过闪存、LAN、USB或DVD-RW传输到计算机中。事实上,您还能通过软件提供的虚拟前面板在计算机上控制和监测示波器。

  混合信号示波器(MSO)

  DSO的输入信号属于模拟信号,通过数模转换器将其数字化。随着数字电路技术的蓬勃发展,同时监测模拟信号与数字信号变得越来越重要。鉴于此,示波器厂商着手生产能够触发和显示模拟与数字信号的混合信号示波器。这类仪器通常具备少数几个模拟通道(2或4)和更多的数字通道(参见图2)。

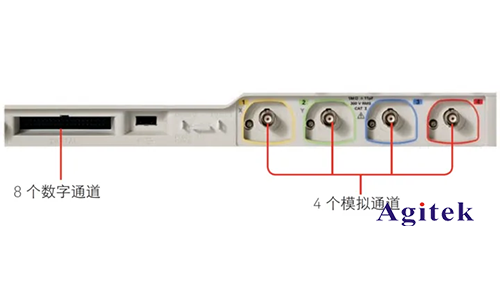

  图2.混合信号示波器的前面板输入提供了4个模拟通道和8个数字通道

  混合信号示波器的优点是可以触发任意组合的模拟与数字信号,并且显示以相同时基进行关联的所有信号。

       以上就是数字示波器与模拟示波器的区别的相关介绍,如您使用中还有其他问题,欢迎关注西安安泰测试Agitek。
