泰克示波器纹波电压怎么调

发布日期:2024-01-31 15:40:43         浏览数:

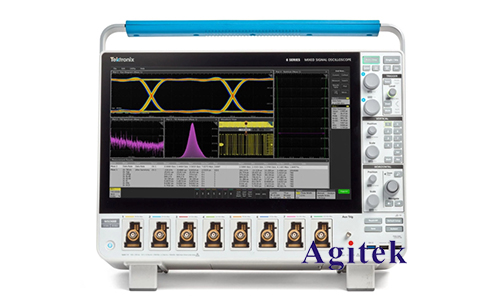

  泰克示波器是电子测量领域中常用的一种仪器,用于显示电信号的波形。在使用示波器时,我们经常会遇到纹波电压的调节,以确保测量结果的准确性。本文将介绍泰克示波器纹波电压的调节方法及其原理,以帮助读者更好地理解和使用这一仪器。


  一、泰克示波器纹波电压概述

  纹波电压是指电源输出的直流电压中包含的交流成分,通常以峰峰值或有效值表示。纹波电压的存在可能影响测量结果的准确性,因此在使用示波器进行信号测量时,需要对纹波电压进行调节。

  二、调节方法

  1.打开示波器

  首先,确保示波器已经正确连接到电源和待测信号源,然后打开示波器。

  2.进入垂直调节模式

  在示波器的操作界面上,找到垂直调节的相关选项。通常,这些选项位于屏幕的一侧或底部。进入垂直调节模式后,可以看到垂直方向上的调节参数。

  3.选择通道

  如果示波器有多个通道,选择需要调节的通道。一些示波器具有单通道和双通道的模式,因此确保选择正确的通道进行调节。

  4.调节纹波电压

  在垂直调节模式中,找到纹波电压的调节选项。这通常表示为"Ripple"或"AC Coupling"。通过旋钮或菜单进行调节,以减小纹波电压的影响。

  5.观察波形

  在调节过程中,观察示波器屏幕上的波形变化。确保纹波电压的调节不会对信号的基本形状产生过大的影响。适当调节纹波电压,直到获得清晰且稳定的波形。

  6.完成调节

  完成纹波电压的调节后,保存设置并退出垂直调节模式。此时示波器应该能够更准确地显示待测信号的波形。

  三、原理解析

  1.AC Coupling的作用

  纹波电压的调节通常涉及到交流耦合(AC Coupling)。AC Coupling的作用是阻止直流成分通过,只传递交流信号。这样可以消除电源纹波等直流干扰,使得波形更为清晰。

  2.示波器的输入电路

  示波器的输入电路中通常包含耦合电容,用于实现AC Coupling。通过调节AC Coupling的参数,可以改变输入信号中的交流和直流成分的比例,从而调节纹波电压。

  3.波形的影响

  纹波电压的存在会使得测量结果产生误差,尤其在对信号的精确度要求较高的情况下。因此,通过调节纹波电压,可以更准确地捕捉和分析待测信号的波形特征。


  通过正确调节泰克示波器的纹波电压,我们可以提高信号测量的准确性,确保获取到清晰且真实的波形。理解纹波电压调节的原理,有助于用户更加深入地使用示波器,发挥其最大的测量潜力。在工程和科研领域中,对示波器操作的熟练掌握是非常重要的,因为它直接关系到对电子信号进行精确测量和分析的能力,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
