普源示波器测量xy信号

发布日期:2024-03-04 11:30:11         浏览数:

  普源示波器(RIGOL)是一种广泛应用于电子领域的测试仪器,具有高性能和多功能的特点。在测量和分析各种信号时,它能够提供准确的数据和直观的图形展示。其中,对于xy信号的测量,普源示波器更是展现了其优越性,本文将探讨普源示波器在测量xy信号中的应用。

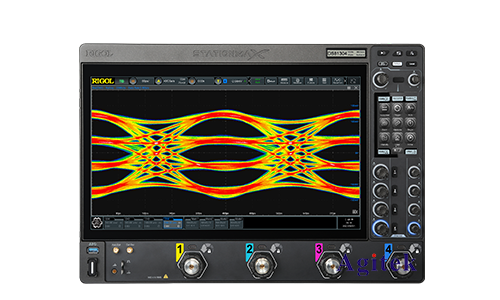

普源示波器测量xy信号(图1)

  1.xy模式介绍:

  xy模式是普源示波器中的一种特殊模式,它能够将两个输入信号分别作为x轴和y轴的坐标,以此在示波器屏幕上绘制出一个二维图形。这种图形通常被称为Lissajous图形,它可以反映出两个信号之间的相位关系和频率之间的差异。

  2.应用领域:

  xy模式在各种领域中都有着广泛的应用。例如,在电子工程中,它常被用来检测振荡器的稳定性和相位差;在声学领域,可以用来分析声音的相位和频率特性;在生物医学中,可用于研究生物信号的特性等等。

  3.测量步骤:

  进行xy信号的测量通常包括以下几个步骤:

  -连接信号源:将待测信号源分别连接到示波器的两个输入通道。

  -设置触发条件:根据需要设置适当的触发条件,以确保稳定的显示。

  -选择xy模式:在示波器菜单中选择xy模式。

  -调整参数:根据信号特性调整x和y轴的范围、增益等参数,以获得清晰的图形。

  -观察分析:观察Lissajous图形,分析信号之间的相位关系和频率特性。

  4.实际案例:

  以测量两个振荡器的相位差为例。首先,将两个振荡器分别连接到示波器的两个通道,然后设置合适的触发条件和xy模式。调整示波器参数后,可以清晰地观察到Lissajous图形,通过分析图形的形态和相位差,可以准确地判断两个振荡器之间的相位关系。

  5.结论:

  普源示波器在测量xy信号中展现了出色的性能和广泛的应用前景。通过xy模式,我们可以直观地观察信号之间的关系,为各种领域的信号分析和研究提供了强大的工具和支持。

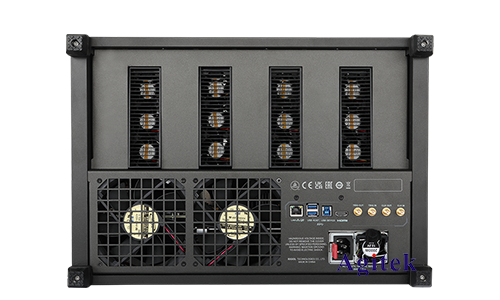

普源示波器测量xy信号(图2)

  随着科学技术的不断发展,普源示波器作为一种重要的测试仪器,将继续发挥着重要的作用,在电子、声学、生物医学等领域中为信号分析和研究提供更加精确和可靠的数据支持,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
