普源数字示波器测试直流纹波

发布日期:2024-03-26 14:54:10         浏览数:

  直流纹波是直流电源中叠加在直流分量上的交流分量,它会影响电路的正常工作和测量精度。测试直流纹波对于确保电路的稳定性和可靠性至关重要。普源数字示波器作为一种高精度测量仪器,可以准确测量直流纹波,为电路设计和调试提供可靠的数据。

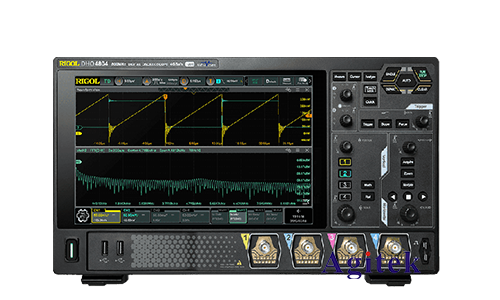

普源数字示波器测试直流纹波(图1)

  测试原理

  普源数字示波器采用采样定理对输入信号进行采样,然后通过快速傅里叶变换(FFT)算法将采样数据转换为频域。直流纹波的频率通常很低,因此可以通过FFT算法将其从其他高频成分中分离出来。

  测试步骤

  1.连接示波器:将示波器的探头连接到被测直流电源的正负极。

  2.设置示波器:设置示波器的采样率和带宽,以确保能够准确捕获直流纹波。通常情况下,采样率应至少为直流纹波频率的10倍,带宽应至少为直流纹波频率的一半。

  3.选择FFT功能:在示波器的菜单中选择FFT功能,并设置FFT窗口类型和采样点数。

  4.采集数据:启动示波器采集数据,并等待一段时间以获得稳定的FFT结果。

  5.分析结果:FFT结果将显示直流纹波的幅度和频率。

  测试注意事项

  1.探头接地:确保示波器的探头接地良好,以避免引入噪声。

  2.带宽限制:示波器的带宽会限制测量直流纹波的精度。带宽越窄,测量精度越高。

  3.采样率:采样率会影响测量直流纹波的频率分辨率。采样率越高,频率分辨率越高。

  4.FFT窗口:FFT窗口类型会影响测量直流纹波的幅度精度。常用的窗口类型有矩形窗口、汉宁窗口和布莱克曼窗口。

  5.采样点数:采样点数会影响测量直流纹波的稳定性。采样点数越多,测量结果越稳定。

  应用实例

  普源数字示波器在测试直流纹波方面具有广泛的应用,例如:

  1.电源设计:测试直流电源的纹波性能,确保其符合设计要求。

  2.电路调试:分析电路中的直流纹波,找出噪声源并进行优化。

  3.元器件测试:测试电容器、电感和稳压器等元器件的纹波抑制能力。

  4.故障诊断:通过测量直流纹波,诊断电路故障,例如电容失效或稳压器损坏。

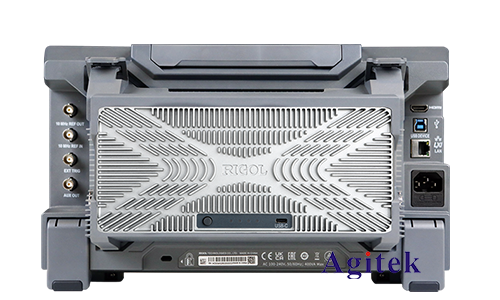

普源数字示波器测试直流纹波(图2)

  普源数字示波器是一种功能强大的仪器,可以准确测量直流纹波。通过遵循正确的测试步骤和注意事项,工程师可以利用示波器获得可靠的测量结果,为电路设计、调试和故障诊断提供重要的信息,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
