泰克MDO3034示波器FFT设置

发布日期:2024-03-26 14:52:30         浏览数:

  泰克MDO3034示波器是一款功能强大的示波器,它具有许多高级功能,包括快速傅里叶变换(FFT)分析。FFT是一种数学技术,用于将时域信号转换为频域信号。这对于分析信号的频率成分非常有用。

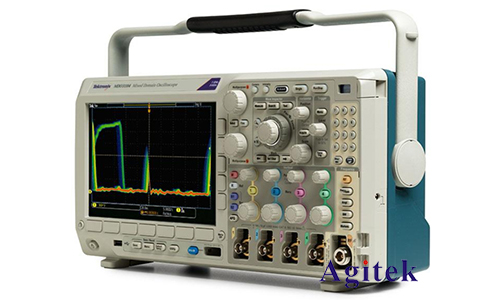

泰克MDO3034示波器FFT设置(图1)

  要使用MDO3034示波器的FFT功能,请按照以下步骤操作:

  1.连接信号源。将要分析的信号连接到示波器的通道之一。

  2.设置时基。时基设置决定了示波器捕获信号的时间长度。对于FFT分析,通常需要使用较长的时基设置以捕获足够的数据。

  3.设置触发。触发设置决定了示波器何时开始捕获信号。对于FFT分析,通常使用边缘触发以捕获信号的特定点。

  4.启用FFT。按“FFT”按钮启用FFT功能。

  5.设置FFT参数。FFT参数包括窗口类型、采样率和频率范围。窗口类型决定了如何对时域信号进行加窗。采样率决定了FFT的频率分辨率。频率范围决定了FFT分析的频率范围。

  6.查看FFT结果。FFT结果将显示在示波器的屏幕上。频谱图显示了信号的频率成分。

  以下是一些有关使用MDO3034示波器的FFT功能的提示:

  使用较长的时基设置以捕获足够的数据以进行准确的FFT分析。

  使用边缘触发以捕获信号的特定点。

  选择合适的窗口类型以减少频谱泄漏。

  根据要分析的信号选择合适的采样率和频率范围。

  FFT分析是一种强大的工具,可用于分析信号的频率成分。泰克MDO3034示波器的FFT功能易于使用且功能强大,使其成为分析信号的理想工具。光标:用于测量FFT图中的幅度和频率。

  FFT应用

  FFT在电子工程中有着广泛的应用,包括:

  频谱分析:识别和测量信号中的频率分量。

  噪声分析:测量和表征信号中的噪声。

  谐波分析:识别和测量信号中的谐波。

  调制分析:分析调制信号的频谱。

  故障排除:识别和定位电子设备中的故障。

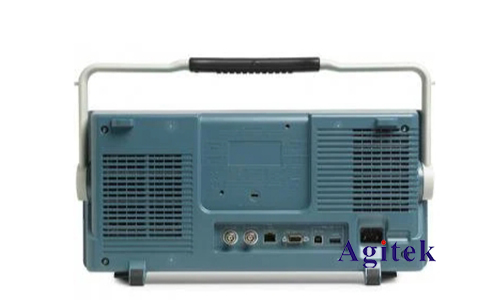

泰克MDO3034示波器FFT设置(图2)

  泰克MDO3034示波器提供全面的FFT功能,使工程师能够轻松分析信号的频率分量。通过仔细设置FFT参数,可以获得准确且有意义的FFT分析结果。FFT在电子工程中有着广泛的应用,是电子设备设计、故障排除和性能评估的重要工具,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
