是德DSOX3012G示波器怎么测频率响应

发布日期:2024-04-02 10:54:18         浏览数:

  频率响应测量是表征电子系统对不同频率信号响应能力的重要技术。示波器是进行频率响应测量最常用的仪器之一,而是德DSOX3012G示波器是一款功能强大的示波器,能够准确测量频率响应。本文将详细介绍如何使用是德DSOX3012G示波器进行频率响应测量。

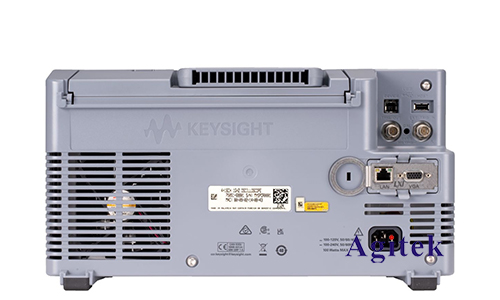

是德DSOX3012G示波器怎么测频率响应(图1)


  原理

  频率响应测量通过将已知频率的信号注入被测器件,然后测量输出信号的幅度和相位来进行。通过改变输入信号的频率,可以获得器件在不同频率下的响应特性。

  设置

  1.连接被测器件:将被测器件的输入端连接到示波器的通道1,输出端连接到通道2。

  2.设置时基:选择合适的时基设置,确保能够捕获被测信号的周期。通常情况下,时基设置为输入信号频率的10倍或更多。

  3.设置触发:设置触发模式为边沿触发,触发电平设置为输入信号的50%。

  4.设置通道:将通道1和通道2的输入阻抗设置为50Ω。

  测量

  1.生成扫频信号:使用函数发生器或扫频仪生成扫频信号,并将其连接到被测器件的输入端。

  2.捕获信号:启动示波器,捕获输入信号和输出信号。

  3.测量幅度:使用示波器的测量功能,测量通道2上输出信号的峰峰值幅度。

  4.测量相位:使用示波器的相位测量功能,测量通道2上输出信号与通道1上输入信号之间的相位差。

  5.绘制响应曲线:将测量得到的幅度和相位值绘制成频率响应曲线。

  分析

  频率响应曲线可以显示被测器件在不同频率下的增益和相位偏移。通过分析曲线,可以了解器件的带宽、谐振频率、衰减率等特性。

  注意事项

  1.输入信号电平:输入信号的电平应足够大,以确保示波器的测量精度。

  2.噪声:测量环境应尽量减少噪声,以避免影响测量结果。

  3.仪器校准:示波器应定期校准,以确保测量精度。

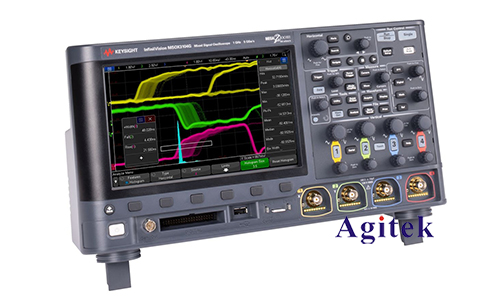

是德DSOX3012G示波器怎么测频率响应(图2)

  是德DSOX3012G示波器是一款功能强大的仪器,能够准确测量频率响应。通过遵循本文介绍的步骤,可以轻松地使用示波器进行频率响应测量,从而表征电子系统的频率响应特性,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
