普源示波器单次触发

发布日期:2024-04-18 14:13:27         浏览数:

  示波器作为电子工程师必备的测试工具,在电路调试、信号分析、故障诊断等方面发挥着重要作用。单次触发是示波器的一种重要功能,它允许用户捕获并显示单个信号事件,即使该事件是随机发生的或以非常高的频率重复。本文将深入探讨普源示波器的单次触发功能,包括其原理、应用场景、设置方法和注意事项等,旨在帮助用户更好地理解和使用该功能。

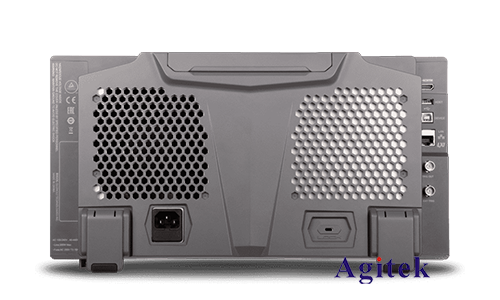

普源示波器单次触发(图1)

  单次触发原理

  单次触发是指示波器仅采集并显示一次触发事件的波形。其原理是利用触发电路检测输入信号的特定特征,例如上升沿、下降沿、脉冲宽度等,当检测到满足触发条件的信号时,触发电路会向采集电路发出信号,指示采集电路开始采集数据。采集完成后,示波器会停止采集并显示波形。

  单次触发应用场景

  单次触发功能在许多应用场景中都非常有用,例如:

  捕获随机发生的信号事件:例如,在调试电路时,可能需要捕获一个随机出现的故障信号,以便分析其原因。单次触发功能可以帮助用户捕获该故障信号,而无需反复触发示波器。

  分析低频信号:例如,在测量电源纹波时,可能需要捕获一个频率很低的信号。单次触发功能可以帮助用户捕获该信号,而无需等待很长时间。

  测量信号的上升时间和下降时间:例如,在测试数字电路时,可能需要测量一个脉冲信号的上升时间和下降时间。单次触发功能可以帮助用户捕获该脉冲信号,并测量其上升时间和下降时间。

  普源示波器单次触发设置方法

  普源示波器提供了多种单次触发设置选项,用户可以根据不同的应用场景选择合适的设置。以下是一些常用的单次触发设置:

  触发源:选择触发信号的来源,例如通道1、通道2、外部触发等。

  触发电平:设置触发信号的电平阈值,当输入信号超过该阈值时触发。

  触发边沿:选择触发信号的边沿,例如上升沿、下降沿、两沿等。

  触发模式:选择触发模式,例如自动触发、单次触发、正常触发等。

  普源示波器单次触发注意事项

  使用单次触发功能时,需要注意以下事项:

  确保触发信号的幅度和频率满足示波器的要求。如果触发信号的幅度太小或频率太高,示波器可能无法正常触发。

  选择合适的触发电平和边沿。触发电平和边沿设置不当会导致示波器无法捕获所需的信号。

  注意示波器的存储深度。示波器的存储深度决定了它可以捕获的信号长度。如果信号长度超过示波器的存储深度,示波器将无法捕获完整的信号。

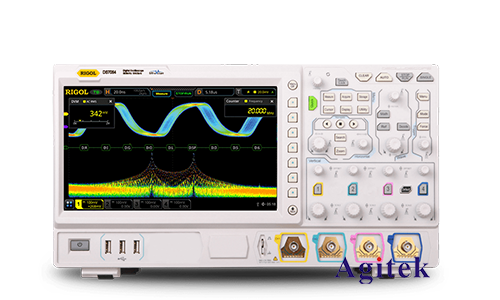

普源示波器单次触发(图2)

  单次触发功能是普源示波器的一项重要功能,它可以帮助用户捕获和分析各种类型的信号事件。通过理解单次触发原理、应用场景、设置方法和注意事项,用户可以更好地使用该功能,提高测试效率和准确性,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
