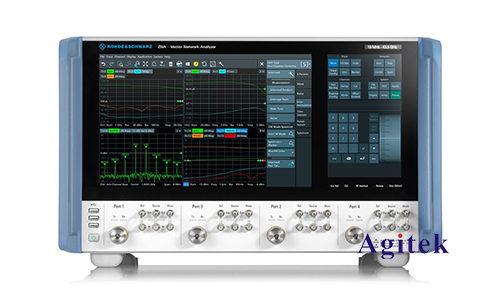

罗德与施瓦茨矢量网络分析仪的工作原理

　　矢量网络分析仪(VNA)是一种强大的电子测量仪器，用于测量射频和微波器件的幅度和相位响应。罗德与施瓦茨(Rohde&Schwarz)是全球领先的VNA制造商之一，其产品以高精度、高性能和可靠性著称。本文将深入探讨罗德与施瓦茨VNA的工作原理，包括其基本结构、测量方法和典型应用。

　　VNA的基本结构

　　典型的VNA由以下几个部分组成：

　　信号源：产生测试信号，频率范围可从几赫兹到数百吉赫兹，并具有可控的功率和调制功能。

　　方向耦合器：将信号源的输出信号分为两路，一路送至被测器件，另一路作为参考信号。

　　被测器件：需要测量的射频或微波器件。

　　接收机：接收被测器件的输出信号和参考信号，并进行比较，得到器件的幅度和相位响应。

　　显示器：显示测量结果，包括幅度、相位、群延迟、阻抗等参数。

　　VNA的测量方法

　　VNA主要采用两种测量方法：

　　扫频法：信号源以一定的步长扫描频率范围，接收机同步接收被测器件的输出信号和参考信号，并进行比较，得到器件在不同频率下的幅度和相位响应。

　　时域法：信号源发出脉冲信号，接收机接收被测器件的输出信号和参考信号，并进行时域分析，得到器件的脉冲响应，进而可以计算出器件的幅度、相位、群延迟等参数。

　　VNA的典型应用

　　VNA在射频和微波领域有着广泛的应用，包括：

　　器件表征：测量电缆、滤波器、放大器、混频器等器件的幅度、相位、群延迟、阻抗等参数，评估其性能。

　　系统调试：测量天线、馈线、滤波器等系统组件的特性，优化系统性能。

　　故障诊断：识别系统中可能存在的故障，例如电缆断裂、连接器接触不良等。

　　材料特性分析：测量材料的介电常数、损耗角正切等参数，研究材料的电磁特性。

　　罗德与施瓦茨VNA的特点

　　罗德与施瓦茨VNA具有以下特点：

　　高精度：采用先进的测量技术和校准方法，确保测量结果的准确性。

　　高性能：具有宽频率范围、高动态范围和快速扫描速度，满足各种应用需求。

　　高可靠性：采用高品质的元器件和严格的生产工艺，保证仪器的稳定性和可靠性。

　　易于使用：具有直观的用户界面和丰富的测量功能，方便用户操作和分析。

　　罗德与施瓦茨VNA是一种功能强大的测量仪器，可用于测量射频和微波器件的幅度和相位响应。其工作原理基于扫频法或时域法，可用于器件表征、系统调试、故障诊断和材料特性分析等多种应用。罗德与施瓦茨VNA以其高精度、高性能、高可靠性和易于使用等特点，成为众多工程师和研究人员的首选测量工具，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
