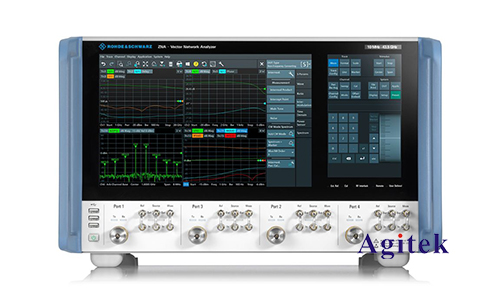

罗德与施瓦茨矢量网络分析仪测试同轴夹具

　　同轴连接器在现代电子系统中扮演着至关重要的角色，它们负责信号在不同设备之间的高效传输。为了确保同轴连接器的性能和可靠性，对其进行测试是必不可少的。矢量网络分析仪(VNA)是一种功能强大的测试仪器，可以精确地测量同轴连接器的阻抗、反射系数、插入损耗等参数。罗德与施瓦茨(R&S)是全球领先的测试测量仪器制造商，其矢量网络分析仪以高精度、高稳定性和易用性著称。本文将介绍使用罗德与施瓦茨矢量网络分析仪测试同轴夹具的步骤和注意事项。

　　一.测试准备

　　2.1仪器和设备

　　罗德与施瓦茨矢量网络分析仪

　　同轴夹具

　　标准同轴电缆

　　适配器

　　计算机

　　2.2测试设置

　　将矢量网络分析仪的端口1和端口2连接到同轴夹具的两端。

　　使用标准同轴电缆连接矢量网络分析仪的端口3和端口4。

　　使用适配器将同轴夹具连接到测试端口。

　　将矢量网络分析仪连接到计算机，并安装必要的软件。

　　2.3测试参数设置

　　设置测试频率范围。

　　设置测试步长。

　　设置测试功率。

　　设置测试模式（例如，S参数、阻抗、反射系数等）。

　　二.测试过程

　　启动矢量网络分析仪，并进行校准。

　　开始测试，矢量网络分析仪将自动测量同轴夹具的阻抗、反射系数、插入损耗等参数。

　　将测试结果保存到计算机，以便进行分析和记录。

　　三.测试结果分析

　　检查测试结果，确保同轴夹具的性能符合设计要求。

　　分析测试结果，找出同轴夹具可能存在的问题。

　　根据测试结果，优化同轴夹具的设计和制造工艺。

　　四.注意事项

　　测试过程中，确保同轴夹具的连接牢固，避免接触不良。

　　测试环境应保持清洁干燥，避免灰尘和水分的影响。

　　测试完成后，应及时断开矢量网络分析仪和同轴夹具的连接。

　　定期校准矢量网络分析仪，确保测试结果的准确性。

　　使用罗德与施瓦茨矢量网络分析仪测试同轴夹具可以有效地评估同轴连接器的性能和可靠性。通过对测试结果的分析，可以优化同轴夹具的设计和制造工艺，提高其质量和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
