罗德与施瓦茨矢量网络分析仪电源配送网络阻抗测量

在科技不断进步的今天，精确测量电源配送网络的阻抗显得尤为重要。罗德与施瓦茨的矢量网络分析仪在此领域展现了卓越的性能。

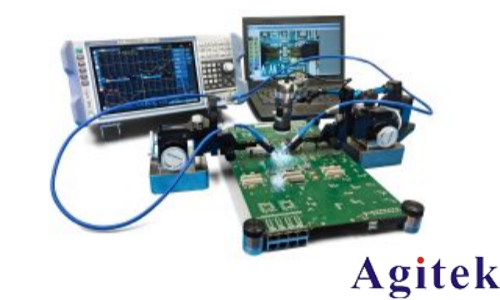

使用先进的矢量网络分析仪进行阻抗测量时，要求仪器具备极高的测量精度。R&S®ZNL矢量网络分析仪能够测量各种阻抗，且其测量不确定度极低，明显优于市场上其他同类产品。

在印刷电路板（PCB）上，电源配送网络（PDN）是将电压调节模块（VRM）或直流-直流变换器连接到各个电路的导电路径。这些路径的阻抗需要低至毫欧姆（mΩ）级别，以确保电路的正常运作。同时，理想的阻抗值应在宽频率范围内保持稳定，不随频率变化而显著偏离标称值。因此，对PDN进行频率响应分析至关重要，因为流经PDN的电流在瞬态条件下（如启动期间或动态负载变化时）可能达到数百兆赫兹的频率。

在这样的高频条件下，PDN的每个互连部分根据其物理属性表现为电感或电容，进而影响电力的传输。电源路径如同传输线，具备相应的电感和电容特性。电流通过这些共振结构时，可能会导致信号完整性问题或电磁干扰问题等。因此，在PCB的测试和故障排查阶段，精确测量PDN阻抗显得尤为关键。

然而，并非所有仪器都适合进行阻抗测量。一些仪器由于动态范围不足无法测量低阻抗，另一些则无法覆盖所需的频率范围及其谐波，还有一些仪器缺乏与PCB连接的合适接口。矢量网络分析仪（VNA）完美解决了这些问题，其阻抗测量精度与匹配及反射或传输测量的准确度密切相关。

值得注意的是，即使PDN的阻抗仅有1 mΩ的误差，也可能影响合格/不合格测试的结果。因此，选择合适的矢量网络分析仪和测试设备对于确保低测量不确定度、提高产品良率以及减少误报至关重要。

R&S®ZNL矢量网络分析仪在传输测量方面展现了卓越的准确度：

在5 kHz以上的频率范围内，当测量动态范围为+5 dB至-35 dB时，准确度小于0.05 dB或0.5°；

当动态范围扩展至-35 dB至-50 dB时，准确度小于0.1 dB或1°；

在-50 dB至-65 dB的动态范围内，准确度小于0.2 dB或2°。

这些规格是在使用匹配的被测设备、10 Hz测量带宽和-10 dBm标称源功率的条件下确定的。R&S®ZNL在整个频谱范围内都经过了校准，确保了其传输精度（幅度和相位）的高度可靠性。

罗德与施瓦茨的解决方案R&S®ZNL矢量网络分析仪，以其卓越的匹配与准确度，以及全面的功能，成为实验室中进行阻抗测量的理想选择，助您轻松应对电源配送网络阻抗测量的各种挑战。
