是德DSOX6002A示波器测试电流波形怎么设置

发布日期:2024-05-10 11:49:07         浏览数:

  是德DSOX6002A示波器是一款功能强大的设备,用于测试电流波形的设置相当重要。为了确保您能够顺利完成测试,我将为您详细介绍如何设置是德DSOX6002A示波器来测试电流波形。

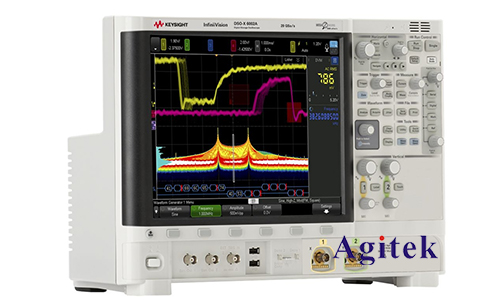

是德DSOX6002A示波器测试电流波形怎么设置(图1)

  首先,让我们一起来了解一下您所需要的设备和材料。除了是德DSOX6002A示波器之外,您还需要准备好以下材料:

  1.电流探头:确保您使用的电流探头适配您要测试的电流范围,并且能够与示波器兼容。

  2.电流源:这可以是您想要测试的电路中的电流源,确保其电流值在您所选用的电流探头的范围之内。

  3.连接线:用于连接电流探头与电流源,以及连接电流探头与示波器。

  准备好以上材料后,我们就可以开始设置示波器来测试电流波形了。请按照以下步骤进行操作:

  1.连接电流探头:将电流探头的探头端子连接至电流源的输出端口。确保连接牢固,以避免出现干扰或松动。

  2.连接示波器:将电流探头的BNC连接器插入示波器的通道输入端口。选择一个可用的通道,确保未被其他信号占用。

  3.调整示波器设置:现在,您可以打开示波器并开始调整设置。以下是一些关键设置项:

  -垂直缩放:根据您预期的电流范围,调整示波器的垂直缩放设置。您可以使用示波器的垂直缩放按钮或菜单来调整电流波形的幅度,确保整个波形都清晰可见。

  -水平缩放:根据您想要观察的时间跨度,调整示波器的水平缩放设置。您可以使用示波器的水平缩放按钮或菜单来调整时间轴的缩放比例,以便更清晰地观察电流波形的变化。

  -触发设置:根据需要设置触发模式和触发电平。触发设置可以帮助您稳定地捕获电流波形,并确保波形显示在屏幕上的合适位置。

  4.开始测试:当您完成了示波器的设置后,您可以开始测试电流波形了。通过启动示波器并激活触发,您应该能够看到电流波形在示波器的屏幕上显示出来。

  5.分析波形:一旦您成功地捕获到电流波形,您可以开始分析波形以获取所需的信息。您可以测量电流的幅度、频率和周期等参数,以便更好地了解电路的性能和行为。

  6.保存数据:如果您需要将测试结果保存下来以备将来参考,您可以使用示波器提供的数据保存功能将波形数据保存到存储介质中。

是德DSOX6002A示波器测试电流波形怎么设置(图2)

  最后,不要忘记在完成测试后断开所有的连接,并妥善保管好您的设备和材料。希望这份简单的指南能够帮助您成功地设置是德DSOX6002A示波器并测试电流波形,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
