泰克MDO32示波器波形太小怎么调

发布日期:2024-05-14 11:15:52         浏览数:

  在电子工程领域,示波器是工程师们进行电子电路设计和故障排除的主要工具之一。泰克MDO32示波器以其多功能性和高精度,成为了许多工程师的首选。然而,有时用户可能会遇到波形显示过小的问题,这会影响他们的工作效率和测量准确性。本文将详细探讨在使用泰克MDO32示波器时,如何调整设置以放大波形显示,并提供一些相关的操作技巧和注意事项。

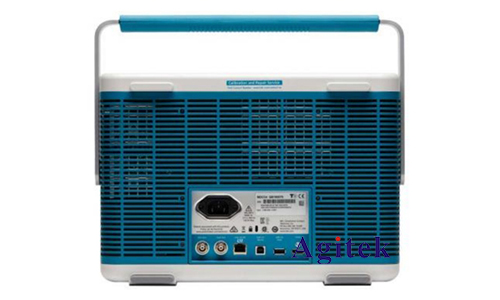

泰克MDO32示波器波形太小怎么调(图1)

  一、基础概念和示波器设置

  1.1示波器的基本功能

  示波器的主要功能是将电信号转化为可视化的波形图,使工程师能够直观地观察信号的各种特性,包括电压、频率、相位和噪声等。泰克MDO32示波器不仅具备传统的模拟信号测量功能,还集成了数字信号分析能力,适用于广泛的应用场景。

  1.2影响波形显示大小的因素

  波形显示过小的问题可能由以下几个因素引起:

  -时间基准(Time Base)设置不当:如果时间基准设置过大,波形将会在屏幕上显得非常压缩。

  -垂直偏置(Vertical Position)和垂直灵敏度(Vertical Scale)设置不合理:垂直灵敏度过低或垂直偏置未调整好,都会导致波形显示不明显。

  -探头衰减比(Probe Attenuation)设置错误:探头设置错误会影响信号的放大或缩小。

  -输入信号幅度过小:实际信号幅度小,也会导致波形在屏幕上显示较小。

  二、波形放大的具体调整方法

  2.1调整时间基准

  时间基准决定了示波器水平轴上的时间范围。通过调整时间基准,可以将波形拉伸或压缩到适合观察的范围内。

  步骤:

  1.确认当前的时间基准设置,通常在屏幕底部显示。

  2.通过旋转时间基准旋钮(通常标识为"Time/Div"),将时间基准调小,以放大波形。具体操作步骤如下:

  -顺时针旋转:减少时间基准(Time/Div),放大波形。

  -逆时针旋转:增加时间基准(Time/Div),缩小波形。

  3.实时观察屏幕上的波形变化,直到波形显示到合适的大小为止。

  2.2调整垂直灵敏度

  垂直灵敏度决定了示波器垂直轴上的电压范围。通过调整垂直灵敏度,可以放大或缩小波形的垂直显示。

  步骤:

  1.确认当前的垂直灵敏度设置,通常在屏幕左侧或右侧显示。

  2.通过旋转垂直灵敏度旋钮(通常标识为"Volts/Div"),将垂直灵敏度调高,以放大波形。具体操作步骤如下:

  -顺时针旋转:减少垂直灵敏度(Volts/Div),放大波形。

  -逆时针旋转:增加垂直灵敏度(Volts/Div),缩小波形。

  3.实时观察屏幕上的波形变化,确保波形幅度适中且在屏幕范围内。

  2.3调整垂直偏置

  垂直偏置用于调整波形在屏幕上的垂直位置,确保波形居中显示,便于观察。

  步骤:

  1.确认当前的垂直偏置设置,通常通过屏幕上的标线或示波器侧边的数值显示。

  2.通过旋转垂直偏置旋钮,将波形移动到屏幕中央位置。具体操作步骤如下:

  -顺时针旋转:上移波形。

  -逆时针旋转:下移波形。

  3.确保波形的主要部分显示在屏幕中间位置,便于观察和分析。

  2.4检查并调整探头衰减比

  探头衰减比决定了探头将信号放大或缩小的比例。通常有1X和10X两种常见设置。错误的设置会导致波形显示过大或过小。

  步骤:

  1.检查探头上的设置开关,确认当前的衰减比。

  2.在示波器的菜单中找到探头设置选项,确保示波器的设置与探头实际设置一致。

  3.根据需要调整探头衰减比,以确保波形显示的正确比例。

  三、高级调整技巧

  3.1使用自动设置功能

  泰克MDO32示波器配备了自动设置功能,可以根据输入信号的特性自动调整显示参数。

  步骤:

  1.按下示波器面板上的“Auto Set”按钮。

  2.示波器将自动调整时间基准、垂直灵敏度和偏置等参数,以优化波形显示。

  3.2使用缩放功能

  泰克MDO32示波器提供了波形缩放功能,可以对选定的波形区域进行进一步放大观察。

  步骤:

  1.选定需要放大的波形区域。

  2.使用缩放功能按钮,进入缩放模式。

  3.调整缩放比例和位置,观察放大的波形细节。

  四、注意事项和故障排除

  4.1定期校准和维护

  示波器需要定期校准和维护,以确保其测量精度和性能。

  步骤:

  1.按照泰克示波器的用户手册,定期进行校准。

  2.确保探头和示波器接触良好,避免接触不良导致的波形显示问题。

  4.2检查输入信号

  有时波形显示过小可能是由于输入信号本身的幅度过小造成的。

  步骤:

  1.使用其他已知信号源,验证示波器的显示功能正常。

  2.确认待测信号的幅度和频率是否在示波器的测量范围内。

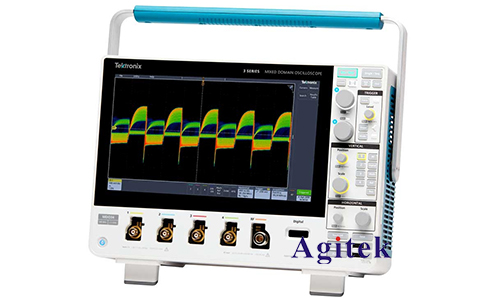

泰克MDO32示波器波形太小怎么调(图2)

  通过调整时间基准、垂直灵敏度、垂直偏置以及探头衰减比等设置,可以有效地放大泰克MDO32示波器上的波形显示。利用自动设置功能和波形缩放功能,可以进一步简化操作,提高工作效率。在使用过程中,注意定期校准和检查输入信号,确保示波器的正常运行。通过这些方法,工程师们可以更加高效、准确地进行电子电路的测试和分析工作,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
