普源DS2102A示波器测试纹波方法

　　作为一名专业工程师，理解并掌握如何使用示波器进行纹波测试是非常重要的。纹波测试能够帮助我们评估电源质量，检测电路中的噪声干扰，确保设备在工作中的稳定性。本文将详细介绍如何使用普源DS2102A示波器进行纹波测试，从准备工作到数据分析，帮助您全面掌握这一过程。

　　1.纹波测试的重要性

　　纹波（Ripple）是指在直流电压中存在的小幅度的交流成分。它通常由电源转换器的开关频率或其他高频噪声引起。如果不加以控制，纹波可能会对电路的正常工作产生负面影响，例如引起误触发、信号失真或组件过热。因此，对电源纹波进行测量和分析是确保电源质量和设备可靠性的重要步骤。

　　2.普源DS2102A示波器概述

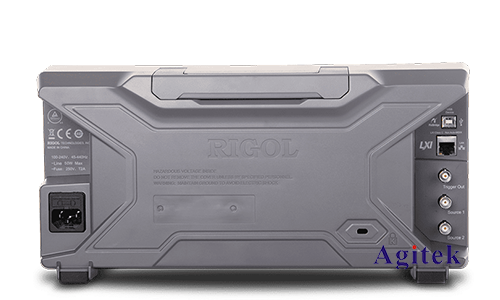

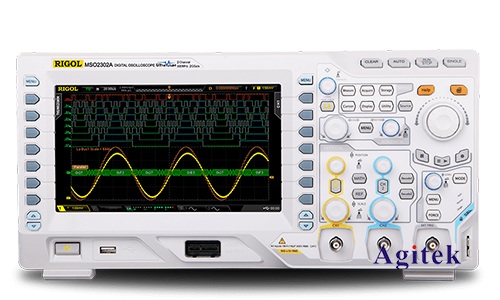

　　普源DS2102A是一款高性能的数字示波器，具备100 MHz的带宽和2个模拟通道，采样率高达2 GSa/s，存储深度可达14 Mpts。这些特性使它成为测试纹波和其他高频信号的理想选择。它还具备丰富的触发和自动测量功能，使操作更加简便高效。

　　3.测试准备

　　在进行纹波测试之前，需要做好以下准备工作：

　　工具和设备

　　1.普源DS2102A示波器

　　2.高质量探头（建议使用低噪声、低衰减的探头）

　　3.被测设备（如电源模块、转换器等）

　　4.接地线和其他必要的连接线

　　环境准备

　　确保测试环境的整洁和安静，避免外界干扰。理想情况下，应该在一个电磁屏蔽良好的环境中进行测试，以减少外部噪声对测试结果的影响。

　　4.纹波测试的具体步骤

　　探头选择与连接

　　1.选择合适的探头：推荐使用高质量的探头，如10X衰减探头，这样可以最大限度地减少探头对信号的影响。

　　2.连接探头：将探头的尖端与被测点连接，确保接触良好，同时将探头的接地夹与被测设备的接地点连接。注意，接地点应尽可能靠近被测点，以减少接地引起的电感和噪声。

　　示波器设置

　　1.通道设置：选择要使用的通道（如CH1），并设置为DC耦合模式。

　　2.带宽限制：启用带宽限制功能（如20 MHz带宽限制），可以减少高频噪声对测量结果的影响。

　　3.探头衰减系数：根据所使用探头的衰减比（如10X），在示波器上进行相应设置。

　　4.水平时基：根据预期的纹波频率，调整时基（如2 ms/div）。

　　5.垂直灵敏度：初步设置为较高的灵敏度（如50 mV/div），根据需要进行调整。

　　测试过程

　　1.初步观察：连接好探头和示波器后，打开被测设备，观察示波器显示的波形。如果波形不稳定，可以尝试调整触发电平和触发模式，使波形稳定显示。

　　2.调整设置：根据初步观察结果，细调垂直灵敏度和水平时基，确保波形显示清晰，纹波信号明显。

　　3.数据捕获：使用示波器的捕获功能（如单次捕获）记录纹波信号，以便后续分析。

　　4.自动测量：利用示波器的自动测量功能，测量纹波的峰峰值、电压均值等参数，记录这些数据。

　　5.数据分析与处理

　　测量完成后，需要对数据进行分析和处理，以得出有意义的结论。

　　波形分析

　　1.波形特征：观察波形的形状、频率和幅度，判断是否存在异常。

　　2.频谱分析：利用示波器的频谱分析功能，查看纹波的频率成分，判断主要噪声源。

　　数据处理

　　1.统计分析：对多个测试点的数据进行统计分析，计算均值、标准差等指标，评估电源的稳定性。

　　2.比较分析：将测得的数据与标准或预期值进行比较，判断电源性能是否符合要求。

　　6.常见问题及解决方法

　　在进行纹波测试时，可能会遇到一些常见问题，以下是一些解决方法：

　　问题一：波形不稳定

　　解决方法：

　　1.检查连接：确保探头连接牢固，接地良好。

　　2.调整触发：适当调整触发电平和模式，使波形稳定显示。

　　问题二：噪声过大

　　解决方法：

　　1.启用带宽限制：使用示波器的带宽限制功能，减少高频噪声。

　　2.改善接地：确保接地点靠近被测点，使用短而粗的接地线。

　　问题三：测量误差大

　　解决方法：

　　1.校准探头：定期校准探头，确保测量准确。

　　2.优化设置：根据实际情况调整示波器的灵敏度和时基设置，减少误差。

　　7.高级技巧与优化

　　在基本操作的基础上，还有一些高级技巧可以帮助进一步优化纹波测试：

　　使用差分探头

　　在某些情况下，使用差分探头可以有效减少共模噪声，提高测量精度。

　　应用数学运算

　　利用示波器的数学运算功能，可以对波形进行更复杂的分析，例如滤波、积分等。

　　长时间监测

　　对于某些需要长时间监测的纹波，可以使用示波器的记录功能，捕获长时间的波形数据，进行趋势分析。

　　通过本文的详细介绍，我们了解了使用普源DS2102A示波器进行纹波测试的全过程。从准备工作到数据分析，每一步都至关重要。掌握这些技能，不仅可以帮助您更好地评估电源质量，还能提升您的测试和分析能力。在实际应用中，灵活运用这些知识和技巧，将使您的工作更加高效和准确，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
