普源示波器如何测量脉冲

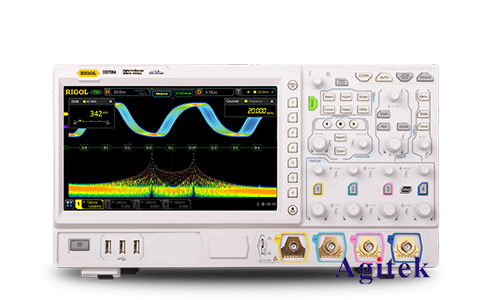

　　普源示波器（Rigol）以其卓越的性能和用户友好的界面在电子测试测量领域广受欢迎。对于工程师来说，测量脉冲信号是常见的任务之一。下面将详细介绍如何使用普源示波器进行脉冲信号的测量。

　　一、准备工作

　　1.设备准备：

　　-普源示波器（如DS1000Z系列）

　　-探头（通常包括在示波器中）

　　-被测电路或信号源

　　2.连接示波器和被测电路：

　　-将探头连接到示波器的通道输入端（如CH1）。

　　-确保探头接地夹夹在被测电路的地线上。

　　-将探头尖端连接到脉冲信号的测试点。

　　3.探头校准：

　　-在测量前，先进行探头的校准。可以利用示波器前面板上的“探头校准”信号来调整探头补偿，使其达到**状态。

　　二、基本设置

　　1.通道设置：

　　-打开示波器，选择被连接的通道（如CH1）。

　　-根据脉冲信号的幅度，调整垂直灵敏度（V/div），使信号在屏幕上清晰可见。

　　-调整时基（time/div），使一个或多个脉冲周期能完整显示在屏幕上。

　　2.触发设置：

　　-触发模式选择“边沿触发”，这通常是测量脉冲信号的**选择。

　　-设置触发电平，将其调至略高于或低于脉冲的静态电平，以确保触发稳定。

　　-选择触发源为相应的通道（如CH1）。

　　3.垂直和水平位置调整：

　　-通过调整垂直位置，使信号的基线位于屏幕中央。

　　-调整水平位置，使脉冲的上升沿或下降沿对齐在触发点。

　　三、测量参数

　　1.幅度测量：

　　-使用光标或自动测量功能，测量脉冲的高电平、低电平以及幅度（高电平与低电平之间的差值）。

　　2.时间参数测量：

　　-脉宽（Pulse Width）：使用光标测量脉冲的宽度，即上升沿到下降沿之间的时间。

　　-上升时间（Rise Time）和下降时间（Fall Time）：通过自动测量或光标功能，测量信号从10%上升到90%和从90%下降到10%所需的时间。

　　-周期（Period）和频率（Frequency）：利用示波器的自动测量功能，计算脉冲的周期和频率。

　　3.占空比（Duty Cycle）：

　　-占空比是脉冲宽度与周期的比值，通常以百分比表示。通过自动测量功能，可以直接读取。

　　四、深入分析

　　1.噪声和干扰分析：

　　-在脉冲信号测量过程中，可能会出现噪声和干扰。利用示波器的FFT功能，可以对信号进行频谱分析，确定干扰的频率成分。

　　2.模板测试：

　　-对于严格的脉冲信号要求，可以使用模板测试功能，设定信号的允许偏差范围，快速检测信号是否符合规范。

　　3.参数统计：

　　-如果需要长时间监测脉冲信号，可以利用示波器的参数统计功能，记录并统计脉冲信号的各项参数，如幅度、脉宽、周期等的变化情况。

　　五、注意事项

　　1.探头补偿：

　　-定期检查并校准探头补偿，以确保测量的准确性。

　　2.接地问题：

　　-确保探头的接地夹牢固连接到电路的地线上，以防止地回路引入的干扰。

　　3.防止过载：

　　-避免探头或示波器输入端口过载，选择合适的衰减比（如10X），以保护设备。

　　4.信号完整性：

　　-确保测量过程中，信号完整性不受外界干扰影响，可以使用屏蔽线或短接线减少干扰。

　　使用普源示波器测量脉冲信号是一项基本且重要的技能，通过合理的设置和操作，可以获得准确的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
