泰克MSO64B示波器测量频率的方法

　　作为一名专业工程师，我深知精确测量和分析信号频率对项目成功的重要性。泰克MSO64B混合信号示波器为频率测量提供了强大的工具。本文将详细介绍如何使用泰克MSO64B示波器进行频率测量。

　　一、了解泰克MSO64B示波器

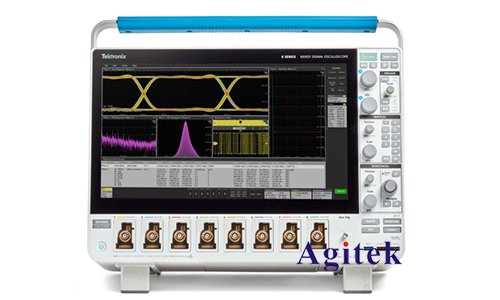

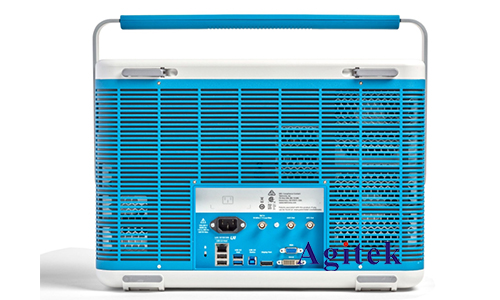

　　泰克MSO64B是一款高性能混合信号示波器，具有以下几个显著特点：

　　1.高带宽和高采样率：带宽范围从350 MHz到2 GHz，采样率高达25 GS/s，确保了对高频信号的精确捕捉。

　　2.多通道支持：4个模拟通道和16个数字通道，可以同时测量和分析多路信号。

　　3.高分辨率显示：12位垂直分辨率，配合高清显示屏，使得波形细节清晰可见。

　　二、准备工作

　　在进行频率测量之前，首先需要做好以下准备工作：

　　1.设备连接：确保示波器正确连接到被测设备。使用合适的探头，并保证探头的接地良好。

　　2.校准：定期校准示波器和探头，以确保测量精度。泰克示波器提供自动校准功能，操作简便。

　　3.设置：打开示波器，选择合适的通道并设置好时基、垂直标尺等参数，使得信号在屏幕上显示清晰。

　　三、测量频率的具体步骤

　　1.选择正确的通道：在示波器上选择要测量信号的通道。确保信号波形在屏幕上清晰可见，调节垂直标尺和时基，以适应信号的幅度和周期。

　　2.捕捉信号：通过调整触发电平和触发方式（例如上升沿触发或下降沿触发），确保稳定地捕捉到信号波形。泰克MSO64B提供多种触发模式，可以根据具体情况选择合适的模式。

　　3.打开频率测量功能：

　　-按下示波器面板上的“测量”按钮，进入测量菜单。

　　-在测量菜单中选择“频率”。此时示波器会自动计算并显示所选通道的信号频率。

　　4.细化测量：为了获得更加精确的测量结果，可以进一步调整信号的显示参数。例如，通过缩放功能放大波形的一个周期，从而更精确地读出频率值。

　　5.保存和记录结果：泰克MSO64B示波器允许用户将测量结果保存到内部存储器或外部存储设备。通过USB接口可以方便地导出测量数据，用于后续分析和报告。

　　四、利用高级功能提高测量精度

　　泰克MSO64B示波器不仅提供基本的频率测量功能，还具备许多高级功能，可以帮助提高测量精度和效率。

　　1.频谱分析：利用示波器的FFT（快速傅里叶变换）功能，可以将时间域信号转换为频域信号，从而更直观地分析信号的频率成分。

　　2.数学运算：泰克MSO64B支持多种数学运算，可以对捕捉到的信号进行加减乘除等运算，帮助深入分析信号特性。

　　3.自动测量功能：示波器可以自动识别并测量多种信号参数，如周期、占空比、上升时间、下降时间等，减少人工操作，提高效率。

　　4.探头补偿：使用泰克提供的专用探头和探头补偿功能，可以最大限度地减少探头引入的误差，确保测量精度。

　　五、常见问题及解决方案

　　在使用泰克MSO64B示波器测量频率的过程中，可能会遇到一些常见问题。以下是几个典型问题及其解决方案：

　　1.信号不稳定：如果信号波形不稳定，可以调整触发电平和触发模式，确保信号稳定显示。此外，检查探头连接是否牢固，接地是否良好。

　　2.频率测量不准确：确保示波器和探头已正确校准，并检查信号是否存在干扰。如果信号幅度过低，可以尝试使用更高带宽的探头或启用示波器的噪声滤波功能。

　　3.测量结果不一致：可能是由于信号周期性不强或噪声过大导致。可以使用平均功能，取多次测量结果的平均值，提高测量精度。

　　泰克MSO64B示波器凭借其强大的功能和灵活的操作性，为频率测量提供了极大的便利和精度保障。通过正确的设置和使用方法，工程师们可以高效地进行频率测量，确保项目的顺利进行。在实际工作中，不断积累经验，并结合示波器的高级功能，可以进一步提高测量效果和效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
