泰克示波器测开关电源纹波

　　在当今电子产品日益复杂的时代，开关电源（SMPS）的性能和稳定性对于设备的正常运行至关重要。作为一名经验丰富的电子工程师，您可能已经深知电源纹波和噪声对电路影响的严重性。本文将详细介绍如何使用泰克示波器来测量和分析开关电源的纹波，为确保电路性能提供可靠的数据支持。

　　1.开关电源纹波的重要性

　　开关电源纹波指的是电源输出电压中叠加的交流成分。尽管大多数电子设备能够容忍一定的纹波，但过高的纹波电压可能会导致系统不稳定、信号干扰甚至损坏敏感元件。因此，精确测量和分析电源纹波是设计和验证电源电路的关键步骤。

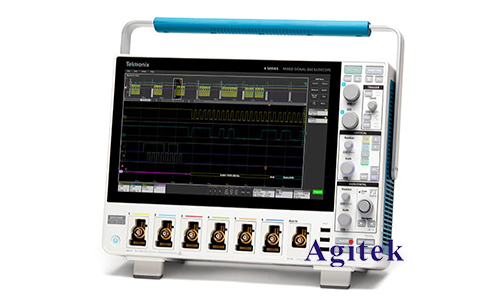

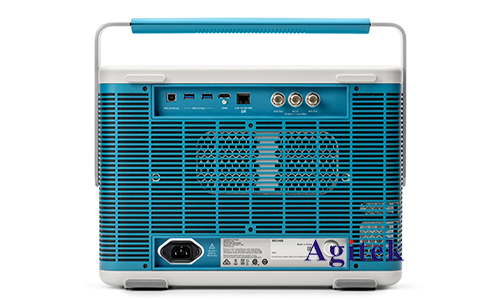

　　2.泰克示波器的优势

　　泰克（Tektronix）示波器以其高精度、高可靠性和丰富的功能性在电子测试仪器市场上享有盛誉。使用泰克示波器测量开关电源纹波有以下几个主要优势：

　　-高带宽和高采样率：泰克示波器具备足够的带宽和高采样率，能够捕捉到开关电源纹波中的高频成分。

　　-低噪声输入通道：泰克示波器设计有低噪声的输入通道，确保测量结果的准确性。

　　-强大的分析工具：泰克示波器配备了多种分析工具，如频谱分析、统计分析等，方便用户进行深入的纹波和噪声分析。

　　3.测量前的准备工作

　　为了确保测量结果的准确性，需要在测量前做好充分的准备工作：

　　-选择合适的探头：使用低噪声、高带宽的探头，例如泰克的低电容无源探头或高精度有源探头，以避免探头自身引入的噪声影响测量结果。

　　-正确的接地：确保探头的接地连接尽可能短，以减少接地环路引入的噪声。

　　-设置示波器参数：根据开关电源的工作频率和预期纹波幅度，合理设置示波器的时间基准和垂直灵敏度。

　　4.测量步骤

　　以下是使用泰克示波器测量开关电源纹波的详细步骤：

　　4.1探头连接

　　1.选择合适的探测点：通常，测量点应尽可能靠近电源输出端，以获得真实的纹波数据。

　　2.探头连接：将探头连接到测量点，同时确保接地引线尽可能短。建议使用短的接地弹簧，以减少引入的寄生电感。

　　4.2设置示波器参数

　　1.带宽限制：根据实际情况，适当设置示波器的带宽限制功能（如20MHz带宽限制），以过滤掉高频噪声。

　　2.时间基准和垂直灵敏度：调整时间基准以捕捉足够多的开关周期，同时调整垂直灵敏度以使纹波信号清晰可见。

　　4.3数据采集和分析

　　1.数据采集：使用单次采集或平均采集模式捕捉稳定的纹波信号。

　　2.频谱分析：利用示波器的FFT功能，对纹波信号进行频谱分析，确定纹波的频率成分。

　　3.统计分析：使用示波器的统计功能，测量纹波的峰值、平均值和RMS值等参数。

　　5.分析与优化

　　在测量得到纹波数据后，需要对数据进行分析，以评估电源设计的性能。通过频谱分析，可以识别出纹波的主要频率成分，并据此采取相应的滤波措施。如果纹波幅度超出设计规范，则可能需要重新设计滤波电路或改进布局设计。

　　6.实践经验分享

　　在实际测量中，以下几点经验可以帮助提升测量精度和效率：

　　-减小噪声干扰：尽量在低噪声环境下进行测量，并使用屏蔽罩减少电磁干扰。

　　-校准示波器：定期校准示波器，确保测量精度。

　　-探头维护：保持探头的清洁和良好状态，避免探头损坏影响测量结果。

　　使用泰克示波器测量开关电源纹波是一项技术性很强的工作，需要细致的操作和分析。通过合理选择测量工具、设置示波器参数和进行深入的数据分析，可以获得准确的纹波测量结果，为开关电源的设计和优化提供有力的支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
