普源DS1102E示波器测试电流波形怎么设置

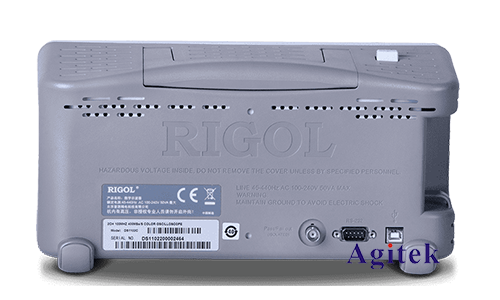

　普源（RIGOL）DS1102E是一款性价比高且功能强大的数字示波器，广泛应用于各种电子测试场景。作为一名专业工程师，如何充分利用这款示波器的各项功能来准确地测试电流波形是我们日常工作中的重要一环。下面将详细介绍如何使用普源DS1102E示波器测试电流波形，确保您能顺利完成相关测试任务。

　　设备准备

　　在开始测试之前，我们需要准备以下设备：

　　1.普源DS1102E示波器：这是我们的主要测量工具。

　　2.电流探头：用于测量电流信号，可以选择合适的电流探头（例如RIGOL RP1003C）。

　　3.被测电路：需要测试电流波形的电路。

　　4.示波器探头：用于连接电流探头和示波器。

　　连接与设置步骤

　　1.连接电流探头

　　首先，将电流探头连接到普源DS1102E示波器的输入通道。通常，电流探头有两个端口，一个是BNC连接器，用于连接到示波器的输入通道；另一个是探头钳，用于夹在被测电路的电流通路上。

　　2.校准电流探头

　　在进行实际测量之前，需要对电流探头进行校准。具体步骤如下：

　　1.将电流探头钳接到校准源：示波器通常会提供一个标准信号输出，用于校准探头。

　　2.选择正确的量程和灵敏度：根据电流探头的规格，选择适当的量程设置。

　　3.调整探头零位：通过调节探头上的零点调整旋钮，使示波器显示的基线在零点上。

　　3.设置示波器参数

　　a.通道设置

　　1.选择正确的输入通道：例如，将电流探头连接到CH1通道。

　　2.调整垂直灵敏度：根据被测电流的大小，设置适当的垂直灵敏度（如10mV/div，100mV/div）。

　　3.设置垂直耦合模式：选择“直流耦合”（DC Coupling）模式，以便测量直流和交流成分的电流波形。

　　b.时间基准设置

　　根据被测信号的频率，调整时间基准（Time Base）设置。例如，如果测试的是50Hz的电源电流，可以将时间基准设置为5ms/div或10ms/div。

　　c.触发设置

　　1.选择触发源：通常选择连接电流探头的通道作为触发源。

　　2.设置触发电平：调整触发电平，使示波器能够稳定地捕获和显示电流波形。

　　4.采集和显示

　　a.启动示波器

　　打开示波器，观察屏幕上的电流波形。通过调整垂直和水平参数，使波形清晰可见。

　　b.数据存储和分析

　　普源DS1102E示波器提供了多种数据存储和分析功能，例如保存波形截图、导出数据等。可以根据需要，将测量数据存储到U盘或者通过USB接口传输到电脑进行进一步分析。

　　测试实例

　　假设我们需要测试一个简单的直流电机驱动电路的电流波形。具体步骤如下：

　　1.连接电流探头：将电流探头夹在电机驱动电路的电流路径上，并连接到示波器的CH1通道。

　　2.校准探头：按照前述步骤，校准电流探头。

　　3.设置示波器参数：设置垂直灵敏度为100mV/div，时间基准为1ms/div，选择CH1作为触发源，并设置适当的触发电平。

　　4.观察波形：启动电机驱动电路，观察示波器屏幕上的电流波形。

　　5.存储和分析数据：如果需要进一步分析，可以将波形数据存储到U盘中。

　　常见问题及解决方法

　　问题一：波形不稳定

　　解决方法：

　　1.调整触发电平：确保触发电平设置在电流信号的适当位置。

　　2.检查探头连接：确保电流探头与示波器及被测电路连接牢固。

　　3.消除干扰：如果环境中存在较大的电磁干扰，可以考虑在屏蔽环境中进行测试。

　　问题二：波形显示不完整

　　解决方法：

　　1.调整时间基准：根据电流信号的频率，选择合适的时间基准设置。

　　2.增加存储深度：如果示波器支持，可以增加存储深度，以捕获更长时间的波形数据。

　　使用普源DS1102E示波器测试电流波形，关键在于正确连接电流探头、校准探头、合理设置示波器参数以及根据具体测试需求进行波形观察和数据分析，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
