阻抗分析仪测量原理

发布日期:2024-05-22 14:08:41         浏览数:

  阻抗分析仪是一种用于测量电气元件和电路阻抗特性的精密仪器。它在电子工程、材料科学、化学分析和生物医学工程等领域应用广泛。了解阻抗分析仪的测量原理,不仅可以帮助我们更好地使用该仪器,还可以优化测试方法,提高测量精度。

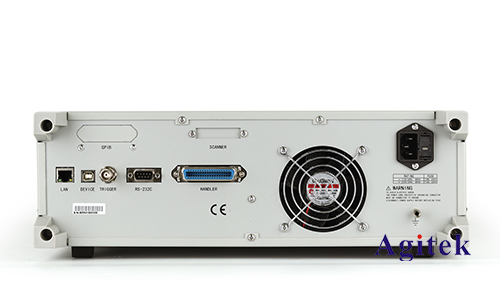

阻抗分析仪测量原理(图1)

  基本概念

  阻抗(Impedance)是描述电路中元件对交流电信号阻碍作用的综合参数,包含了电阻(Resistor,R)和电抗(Reactance,X)。电抗又分为电容抗(Capacitive Reactance,Xc)和电感抗(Inductive Reactance,Xl)。阻抗是一个复数,由实部(电阻)和虚部(电抗)组成,通常表示为(Z=R+jX),其中(j)是虚数单位。

  测量原理

  阻抗分析仪通过测量电压和电流的相位差以及幅值来计算阻抗。具体来说,仪器向待测物施加一个已知频率和幅值的交流电信号,然后测量电压和电流信号。利用这些数据,通过复数运算即可得到待测物的阻抗值。

  1.信号发生器

  阻抗分析仪内部有一个高精度的信号发生器,它能够产生一系列频率的交流信号。这些信号频率范围通常从几赫兹(Hz)到几兆赫兹(MHz)不等,以适应不同测试对象的需要。

  2.测量通道

  阻抗分析仪配备了多个测量通道,用于接收并处理电压和电流信号。典型的测量通道包括电压测量端和电流测量端。电压测量端直接连接到待测物两端,而电流测量端则通过已知电阻与待测物串联。

  3.数据采集与处理

  测量过程中,阻抗分析仪会同时记录电压和电流信号。通过快速傅里叶变换(FFT),将这些时域信号转换为频域信号,从而得到各个频率成分的幅值和相位。然后,根据欧姆定律(V=IZ),通过比较电压和电流的幅值和相位差,计算出待测物的阻抗。

  测量模式

  阻抗分析仪通常支持多种测量模式,以适应不同的测试需求和应用场景。

  1.幅频特性测量

  这是最基本的测量模式,通过扫描一系列频率,测量阻抗随频率的变化情况。该模式广泛用于分析电路或元件的频率响应特性,例如滤波器、传感器和材料的电气特性。

  2.时域测量

  这种模式主要用于观察阻抗随时间的变化,通常用于测试动态系统或材料的时间依赖特性。通过快速连续地测量,可以捕捉到被测对象在不同时间点的阻抗变化。

  3.阻抗图谱(Nyquist图)

  这种模式将测量得到的阻抗数据以复数形式绘制在平面图上,实部作为横轴,虚部作为纵轴。阻抗图谱可以直观地显示被测对象的阻抗特性,是电化学阻抗谱(EIS)分析的重要工具。

  校准与误差控制

  为了确保测量的准确性,阻抗分析仪在使用前通常需要进行校准。校准过程包括开路校准、短路校准和负载校准,以消除测量系统中的寄生电容和电感对测量结果的影响。

  此外,环境因素如温度、湿度、电磁干扰等也会影响测量精度。因此,在精密测量时,通常需要在恒定温度和低干扰的实验室环境中进行。

  实际应用

  阻抗分析仪在许多领域都有广泛应用:

  1.电子元件测试

  阻抗分析仪常用于测试电容器、电感器、变压器等元件的电气特性,帮助工程师选择和设计合适的元件。

  2.材料科学

  通过测量材料的阻抗特性,可以研究材料的电导率、介电常数等重要参数,进而指导材料的改性和应用。

  3.生物医学工程

  在生物医学领域,阻抗分析仪用于测量生物组织的阻抗特性,以诊断疾病或监测生理状态。例如,通过测量皮肤的阻抗,可以评估水分含量,从而诊断皮肤健康状况。

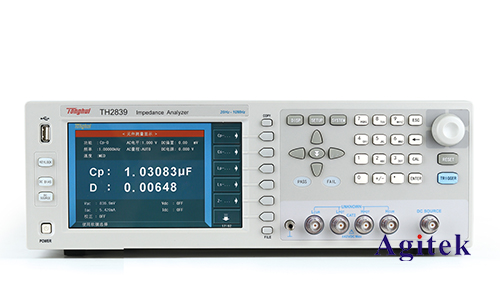

阻抗分析仪测量原理(图2)

  阻抗分析仪是一种功能强大且应用广泛的测量工具。通过理解其基本测量原理和操作方法,我们可以更加有效地使用该仪器,获取精确可靠的测量数据,为科研和工程实践提供有力支持。未来,随着技术的发展,阻抗分析仪的测量精度和应用范围将不断扩大,继续在各个领域发挥重要作用,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
