阻抗分析仪相位角测试原理

　　阻抗分析仪是一种广泛应用于材料科学、电化学、电池研究等领域的仪器，用于测量电路或材料的阻抗特性。阻抗是对交流电流的反应，它不仅包括电阻（resistance），还包括电抗（reactance），后者又分为电感（inductive）和电容（capacitive）效应。理解阻抗分析仪的相位角测试原理，可以帮助我们更好地应用这种工具，进行精确的测量和分析。

　　什么是相位角？

　　在交流电路中，电压和电流通常不同步，即它们之间存在一个相位差。相位角（phase angle）是描述这种相位差的一个量度，通常用希腊字母φ表示，单位为度（°）或弧度（rad）。相位角的正负表示电流相对于电压的超前或滞后：正相位角表示电流滞后于电压（电感效应），负相位角表示电流超前于电压（电容效应）。

　　阻抗的复数表示法

　　为了更好地理解相位角，阻抗通常用复数表示：(Z=R+jX)，其中R是电阻，X是电抗，j是虚数单位（(j=sqrt{-1})）。电抗X可以是电感性（L）或电容性（C）的，分别用(X_L=omega L)和(X_C=1/(omega C))表示，其中(omega)是角频率（(omega=2pi f)）。在复平面上，阻抗的实部是电阻，虚部是电抗。

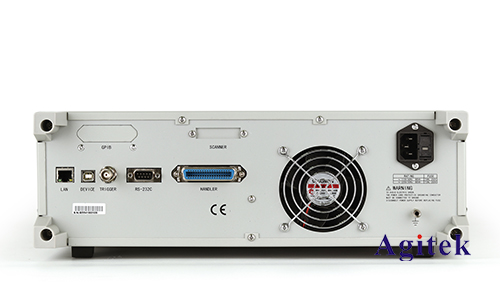

　　阻抗分析仪的工作原理

　　阻抗分析仪通过施加已知频率和幅值的交流电压，并测量相应的电流响应来计算阻抗。仪器通常包括以下几个关键部分：

　　1.信号源：产生已知频率和幅值的交流电压信号。

　　2.测量电路：检测和记录被测物的电压和电流响应。

　　3.计算单元：处理测量数据，计算阻抗和相位角。

　　在测量过程中，阻抗分析仪会扫描一系列频率，对每个频率点测量电压和电流，并记录相位差。通过傅里叶变换和相应的数学处理，可以分离出电压和电流信号的幅值和相位信息，从而得到阻抗和相位角。

　　相位角的测量与计算

　　为了测量相位角，阻抗分析仪需要精确地捕捉电压和电流信号的时间关系。具体步骤如下：

　　1.施加信号：信号源施加一个已知频率和幅值的交流电压。

　　2.记录响应：测量电路记录被测物的电流响应。

　　3.信号处理：通过傅里叶变换或其他方法，将电压和电流信号转换到频域，得到它们的幅值和相位信息。

　　4.计算相位角：根据电压和电流信号的相位差，计算相位角φ。

　　假设施加的电压为(V(t)=V_0sin(omega t))，测得的电流为(I(t)=I_0sin(omega t+phi))，其中(phi)就是我们需要计算的相位角。通过测量电压和电流的时间差，以及已知的频率(omega)，可以精确计算出相位角(phi)。

　　应用示例

　　在电池测试中，相位角的测量可以揭示电池内部的电化学过程。例如，电池的电极材料在不同频率下会表现出不同的电化学阻抗特性，通过分析相位角，可以了解电极反应的动力学和扩散特性。同样地，在材料科学中，测量相位角可以帮助我们理解材料的介电特性和导电机制。

　　阻抗分析仪的相位角测试是一个复杂但非常有用的测量过程。通过精确测量电压和电流的相位差，科学家和工程师可以深入了解材料和电路的特性。这不仅有助于基础研究，也在工业应用中具有重要价值，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
