同惠精密阻抗分析仪如何测偏压谱

　　同惠精密阻抗分析仪是现代电子测试和测量领域中的重要工具，广泛应用于各种电气和电子元件的阻抗特性分析。本文将详细介绍如何使用同惠精密阻抗分析仪进行偏压谱的测量，帮助工程师们更好地理解和掌握这一过程。

　　什么是偏压谱

　　偏压谱是指在不同偏压条件下，对电子元件（如电容器、电感器、变压器等）的阻抗特性进行测量和分析。通过测量不同偏压下的阻抗值，可以了解元件在不同工作条件下的性能和稳定性。这对于电子元件的设计、优化和质量控制具有重要意义。

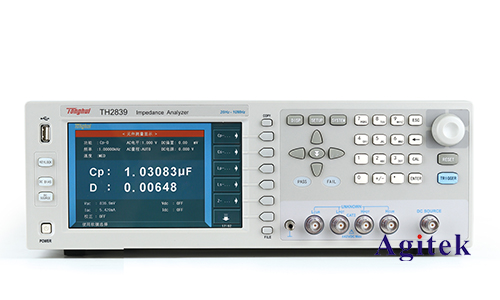

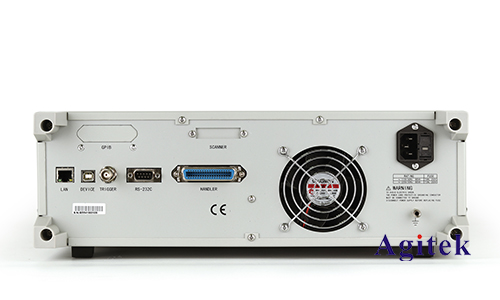

　　仪器概述

　　同惠精密阻抗分析仪采用先进的测量技术，能够提供高精度、高稳定性的阻抗测量。其主要特点包括：

　　-宽频率范围：适用于从低频到高频的阻抗测量。

　　-高精度：保证测量结果的准确性和可靠性。

　　-多功能：支持多种测量模式，包括阻抗（Z）、电感（L）、电容（C）、相位角（θ）等。

　　测量准备

　　在开始测量之前，需要进行以下准备工作：

　　1.校准：确保仪器处于**状态。校准步骤通常包括开路校准、短路校准和负载校准。

　　2.连接：将被测元件正确连接到阻抗分析仪的测量端口。注意使用适当的夹具或测试线，以保证良好的电接触。

　　3.设置测量参数：根据被测元件的特性，设置合适的测量频率范围、偏压范围和其他测量参数。

　　测量步骤

　　1.选择测量模式：在同惠精密阻抗分析仪的界面上，选择“偏压谱测量”模式。这一模式允许在不同偏压条件下自动进行多次测量。

　　2.设置偏压范围：输入起始偏压、终止偏压和步进电压值。根据具体测试要求，可以选择线性或对数步进方式。

　　3.设置测量频率：选择一个或多个测量频率。一般情况下，可以选择多个代表性的频率点，以全面分析元件的频率响应特性。

　　4.启动测量：按下“开始”按钮，仪器将自动依次应用不同的偏压，并在每个偏压条件下进行阻抗测量。测量结果将自动记录并显示在屏幕上。

　　数据分析

　　测量完成后，可以通过同惠精密阻抗分析仪内置的软件对数据进行分析。常见的分析方法包括：

　　-频谱图：显示不同偏压条件下的阻抗频谱，通过对比可以直观了解元件在不同偏压下的特性变化。

　　-参数提取：根据测量数据提取关键参数，如电容值、电感值、等效串联电阻（ESR）等。

　　-数据导出：将测量数据导出到电脑进行进一步分析和处理。常用的格式包括CSV、Excel等。

　　注意事项

　　在进行偏压谱测量时，需要注意以下几点：

　　1.安全性：确保偏压范围在元件的安全工作范围内，避免过高的偏压导致元件损坏。

　　2.环境因素：保持测量环境的稳定性，避免温度、湿度等外界因素对测量结果的影响。

　　3.重复性：进行多次测量以验证数据的重复性和可靠性。

　　应用实例

　　以下是一个具体应用实例，帮助理解偏压谱测量的实际操作：

　　实例：陶瓷电容器的偏压谱测量

　　步骤一：校准仪器。按照同惠精密阻抗分析仪的操作手册，进行开路、短路和负载校准。

　　步骤二：连接电容器。使用专用夹具将陶瓷电容器连接到仪器的测量端口。

　　步骤三：设置测量参数。选择偏压谱测量模式，设定偏压范围为0V到10V，步进电压为1V。选择的测量频率范围为100Hz到1MHz。

　　步骤四：启动测量。按下“开始”按钮，仪器自动进行偏压谱测量，并记录每个偏压条件下的阻抗值。

　　步骤五：分析数据。通过频谱图观察不同偏压下电容器的阻抗变化，提取关键参数，导出数据进行进一步分析。

　　通过上述步骤，我们可以全面了解陶瓷电容器在不同偏压条件下的性能，为设计和优化提供重要依据。

　　同惠精密阻抗分析仪在偏压谱测量中具有重要应用价值。通过合理设置和操作，可以准确测量和分析电子元件在不同偏压条件下的阻抗特性。希望本文的介绍能够帮助工程师们更好地掌握这一工具，提高工作效率和测量精度。在实际应用中，不断积累经验，优化测量方法，将有助于进一步提升测试水平，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
