是德示波器MSOS804A测量频率的方法

　　是德示波器MSOS804A测量频率的方法

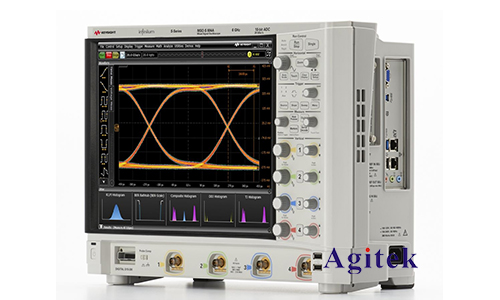

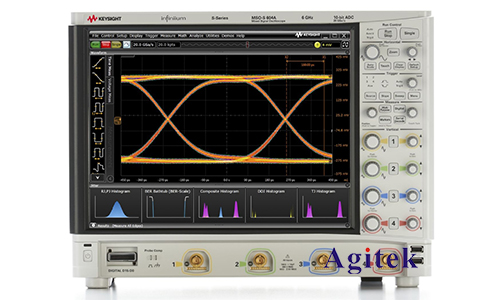

　　是德科技（Keysight Technologies）是测试和测量领域的领导者，其产品广泛应用于电子、电信、工业和科研等众多领域。MSOS804A示波器是是德科技的一款高性能示波器，它以其优越的带宽、采样率和功能集成而受到工程师们的青睐。测量频率是电子测试中的基本任务之一，下面我们将详细介绍如何使用是德MSOS804A示波器进行频率测量。

　　一、设备连接与设置

　　在开始测量之前，确保正确连接被测信号和示波器。以下是具体步骤：

　　1.连接探头：将示波器探头连接到MSOS804A的任意一个通道上，然后将探头的尖端连接到被测电路的测试点上。注意接地夹要连接到电路的地线上，以确保测量的信号准确无误。

　　2.设置通道参数：打开示波器电源，并选择已连接探头的通道（例如CH1）。根据被测信号的特点（如幅度和频率），调整垂直偏置和灵敏度，以便在屏幕上清晰显示波形。合适的设置可以让波形在屏幕上占据适当的比例，便于观察和分析。

　　3.时间基设置：根据信号频率，调整时间基（时基设置）。一般来说，频率较高的信号需要更快的时间基，以捕捉更多的周期细节，而频率较低的信号则需要较慢的时间基。

　　二、手动测量频率

　　手动测量频率是最基本的方法之一，虽然稍显繁琐，但能够帮助我们理解测量原理。步骤如下：

　　1.观察波形：调节示波器的水平和垂直控制，确保波形在屏幕上显示清晰，并且至少能够看到一个完整的周期。

　　2.测量周期：利用光标功能或示波器自带的测量工具，测量一个完整波形的周期时间（T）。光标工具可以在示波器屏幕上设置两个光标，通过拖动光标来标记波形的起点和终点，从而获得周期时间。

　　3.计算频率：频率（f）的计算公式为f=1/T，其中T为周期时间。将测量的周期时间代入公式，即可得出信号的频率。

　　三、自动测量频率

　　为了提高测量效率和精度，是德MSOS804A示波器提供了自动频率测量功能。以下是使用该功能的步骤：

　　1.自动设置：按下示波器前面板上的“Auto Scale”按钮，示波器将自动调整垂直和水平设置，使波形清晰显示在屏幕上。

　　2.选择测量功能：按下“Measure”按钮进入测量菜单。在测量菜单中，可以选择多种测量参数，包括频率、周期、幅度、峰峰值等。

　　3.选择频率测量：在测量菜单中选择“Frequency”选项。示波器将自动计算并显示所连接通道的信号频率。

　　四、其他高级测量功能

　　是德MSOS804A示波器还提供了许多高级测量和分析功能，以下是一些常用的高级功能：

　　1.FFT频谱分析：利用快速傅里叶变换（FFT）功能，可以将时域信号转换为频域信号，方便地观察信号的频谱成分。选择FFT功能后，示波器将显示信号的频谱图，可以直观地看到信号的主频率及其谐波成分。

　　2.数学运算和滤波：示波器提供各种数学运算和滤波功能，可以对信号进行加、减、乘、除等运算，以及低通、高通、带通等滤波操作。这些功能可以帮助工程师更深入地分析信号的特性。

　　3.触发和捕获功能：示波器的触发系统可以帮助捕捉特定的信号事件，如上升沿、下降沿、脉冲宽度等。利用触发功能可以精确地捕获和分析特定信号，从而提高测量的准确性和效率。

　　五、注意事项

　　在使用示波器测量频率时，需要注意以下几点：

　　1.探头校准：确保探头已正确校准，以免测量结果出现偏差。示波器提供了探头校准功能，可以根据操作手册进行校准。

　　2.信号干扰：注意减少外部环境对测量信号的干扰，如电源噪声、接地环路等。可以采用屏蔽、滤波等措施来减少干扰。

　　3.带宽限制：确保示波器的带宽足够覆盖被测信号的频率范围，以避免测量结果不准确。MSOS804A示波器具有较高的带宽，可以满足大多数测量需求，但在高频测量时仍需特别注意。

　　是德MSOS804A示波器凭借其高性能和丰富的功能，为工程师提供了强大的测量工具。无论是手动测量还是自动测量，MSOS804A都能以高精度和高效率完成频率测量任务。通过合理设置和使用示波器的各种功能，工程师们可以深入分析和理解被测信号，从而更好地进行电路设计和故障排查，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
