泰克示波器TBS1052C测试纹波方法

　　在电子工程领域，电源纹波是电源设计和验证中不可忽视的参数。纹波是电源输出中叠加的AC分量，过高的纹波可能影响电路的稳定性和性能。作为一名专业工程师，使用合适的仪器和方法准确测量电源纹波至关重要。泰克TBS1052C示波器是一款功能强大且易于使用的仪器，非常适合进行这种测量。本文将详细介绍使用泰克TBS1052C示波器测量电源纹波的方法。

　　设备准备

　　在开始测量之前，需要准备以下设备和工具：

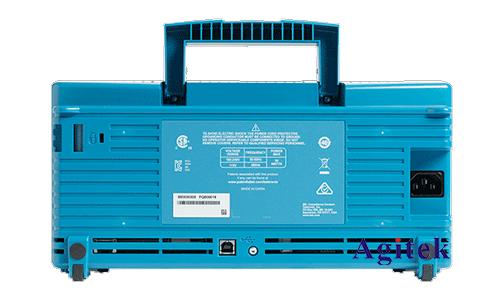

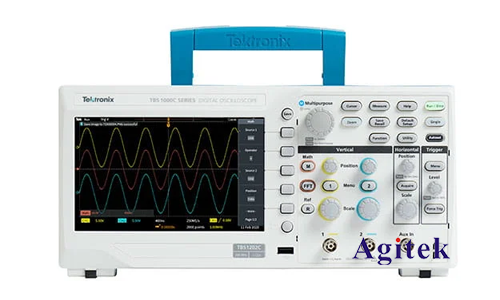

　　1.泰克TBS1052C示波器：这是一款入门级的数字存储示波器，具有50 MHz的带宽和2个通道，适合多种基础测量。

　　2.探头：通常使用10X衰减探头，但为了获得更好的测量结果，可以选择使用差分探头。

　　3.电源：需要测量其输出纹波的待测电源。

　　4.接地弹簧：推荐使用接地弹簧代替传统的接地线，以减少测量噪声和环路效应。

　　5.万用表：用于初步检查和校准。

　　测量准备

　　1.校准示波器和探头：在开始正式测量之前，确保示波器和探头已经过校准。这可以通过示波器的自校准功能或与已知信号源进行对比来完成。

　　2.设置探头：将探头连接到示波器的通道，选择10X衰减设置。如果使用差分探头，确保正确连接差分输入。

　　3.接地：使用接地弹簧将探头的地连接到电源的地。这样可以有效减少因地环路引入的额外噪声。

　　示波器设置

　　1.时间基准和水平设置：初始设置时，时间基准可以设置为1ms/div，水平设置为2V/div。根据测量情况适时调整。

　　2.触发设置：选择边沿触发模式，触发电平设在信号的中间值附近。这样可以稳定地捕捉到纹波信号。

　　3.带宽限制：如果示波器带有带宽限制功能（如20 MHz），可以开启以减少高频噪声对测量的影响。

　　4.平均功能：开启平均功能（例如4次平均），这有助于减少随机噪声，提高测量精度。

　　测量步骤

　　1.连接电源和示波器：将探头的尖端连接到电源的输出端，确保接地连接牢固。

　　2.调节水平和垂直刻度：根据电源的输出纹波特性，适当调整示波器的时间基准和电压范围，使纹波信号清晰可见。

　　3.读取和分析波形：观察示波器屏幕上的波形，识别纹波的峰-峰值。可以使用示波器的光标测量功能更精确地读取数值。

　　数据记录和分析

　　1.记录峰-峰值：使用示波器的测量功能记录纹波的峰-峰值。这是最直接反映电源纹波大小的指标。

　　2.频谱分析：如果需要进一步了解纹波的频率成分，可以进行FFT（快速傅里叶变换）分析。泰克TBS1052C示波器内置FFT功能，可以方便地对波形进行频谱分析。

　　3.长时间监测：为了了解电源纹波在不同工作状态下的表现，可以设置示波器进行长时间数据记录，观察不同负载和温度条件下的变化。

　　注意事项

　　1.减小测量干扰：确保探头连接短而牢固，尽量避免长导线引入的噪声。使用接地弹簧可以显著减少测量误差。

　　2.环境因素：注意实验环境的电磁干扰，如邻近的其他设备和电源线，尽量在干扰较小的环境下进行测量。

　　3.设备自检：定期对示波器和探头进行自检和校准，确保测量结果的准确性。

　　通过上述步骤，工程师可以利用泰克TBS1052C示波器准确测量电源纹波。这个过程不仅有助于了解电源的性能，还能为电源设计和优化提供重要数据。泰克TBS1052C的高性价比和人性化设计使其成为进行电源纹波测量的理想选择，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
