普源DHO924S示波器测电流

　　在电子工程领域，电流测量是至关重要的一环。普源（RIGOL）的DHO924S示波器以其高精度和多功能性成为许多工程师的首选工具。本文将详细介绍如何使用DHO924S示波器进行电流测量，并分享一些实际操作中的技巧和注意事项，以帮助工程师们更好地完成工作。

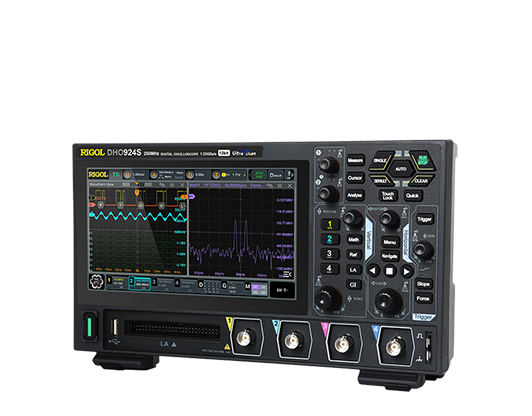

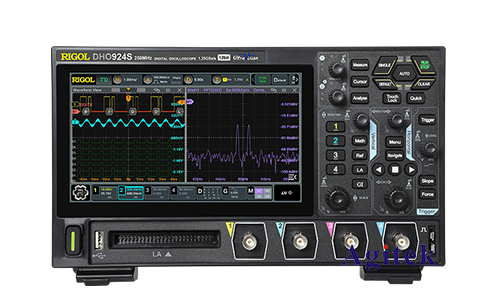

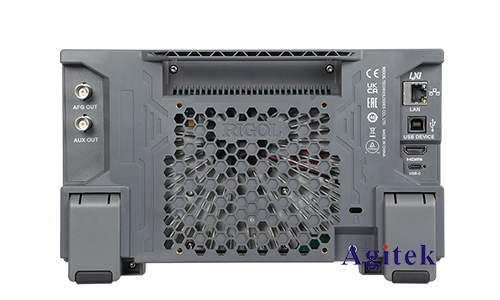

　　DHO924S示波器概述

　　DHO924S示波器是普源公司推出的一款高性能示波器，具有以下几个显著特点：

　　-高采样率：最高可达2GS/s，确保信号的细节被准确捕捉。

　　-宽带宽：带宽高达200MHz，可以测量高频信号。

　　-多通道设计：具备四个输入通道，方便对多信号的同步测量。

　　-丰富的触发功能：支持多种触发模式，便于捕捉复杂信号。

　　电流测量的基本原理

　　使用示波器直接测量电流并不常见，因为示波器通常用于电压测量。然而，通过使用电流探头或者将电压探头与分流电阻相结合，可以间接实现电流测量。

　　电流探头

　　电流探头是一种专门设计用于电流测量的工具。它可以直接夹在导线上，利用霍尔效应或其他原理将电流转换为可测量的电压信号。对于普源DHO924S示波器，推荐使用兼容的电流探头，以确保测量精度和兼容性。

　　分流电阻法

　　分流电阻法是一种简单而有效的电流测量方法。将已知阻值的分流电阻串联在电路中，利用欧姆定律（V=IR）测量分流电阻两端的电压降，然后计算出电流值。普源DHO924S示波器可以精确测量这个电压降，从而间接得到电流值。

　　实际操作步骤

　　准备工作

　　1.设备检查：确保DHO924S示波器和所有附件（如探头、分流电阻）工作正常。

　　2.校准探头：在测量之前，使用示波器自带的校准功能对电压探头进行校准，以提高测量精度。

　　3.选择探头类型：如果使用电流探头，连接探头到示波器输入通道。如果使用分流电阻法，则连接电压探头到分流电阻两端。

　　设置示波器

　　1.通道设置：在示波器上选择对应的通道，并设置合适的电压范围和耦合模式（通常选择直流耦合）。

　　2.时基设置：根据待测信号的频率设置适当的时基，以确保信号波形清晰显示。

　　3.触发设置：选择合适的触发源和触发电平，以便稳定地捕捉信号波形。

　　测量与记录

　　1.连接电路：将电流探头夹在待测电路的导线上，或者将分流电阻串联在电路中，并连接电压探头。

　　2.读取数据：观察示波器屏幕上的波形，记录电压值。对于使用分流电阻法的情况，通过测得的电压值和分流电阻的阻值计算出电流。

　　3.保存波形：DHO924S示波器支持波形存储功能，可以将重要的波形数据保存到U盘或电脑中，便于后续分析。

　　注意事项

　　1.探头选择：确保使用合适的探头进行测量，电流探头应满足待测电流范围，电压探头应有足够的带宽和精度。

　　2.安全操作：在测量高电压电流时，务必注意安全，确保示波器和探头的额定值高于被测信号的最大值。

　　3.环境因素：避免在高温、高湿度或强电磁干扰环境中进行测量，这些因素可能影响测量精度。

　　通过上述步骤，工程师们可以使用普源DHO924S示波器高效、准确地测量电流。无论是使用电流探头还是分流电阻法，关键在于正确的设置和操作，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
