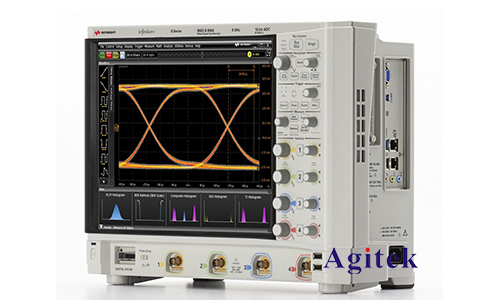

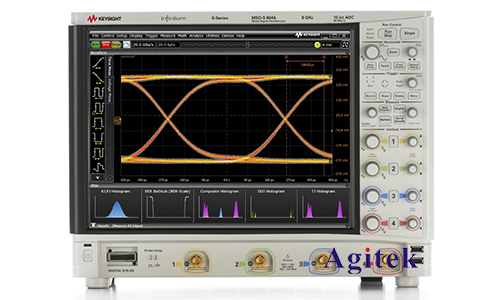

　　是德科技（Keysight Technologies）的UXR0254BP示波器是一款高性能的测试设备，专为高带宽、高精度测量而设计。本文将详细介绍如何使用这款示波器测量信号频率，帮助用户充分发挥其功能，提升测试效率。

　　1.设备准备与连接

　　在开始测量之前，首先需要确保示波器和被测信号源都已正确连接并工作正常。

　　1.1确认设备状态

　　首先，检查示波器的电源是否正常，所有必要的附件（如探头）是否已正确连接。UXR0254BP示波器的触控屏界面简洁明了，开机后屏幕上会显示基本的操作界面和状态信息。

　　1.2连接信号源

　　使用适当的探头连接被测信号源到示波器的输入通道。UXR0254BP示波器支持多通道输入，可以同时测量多个信号，但在测量频率时，通常只需要一个通道。

　　2.基本设置

　　在进行频率测量之前，需要进行一些基本的设置，以确保测量结果的准确性。

　　2.1设置时间基准

　　时间基准（Timebase）是影响示波器水平刻度的重要参数。正确设置时间基准可以确保信号在屏幕上清晰显示，方便观察和测量。对于高频信号，可以适当缩小时间基准，以获得更精细的波形显示。

　　2.2调整触发电平

　　触发设置决定了示波器何时开始采样和显示信号。触发电平需要设置在信号的有效范围内，以确保示波器能够稳定地捕获信号。可以使用自动触发功能，也可以手动调整触发电平以获得稳定的显示。

　　3.频率测量方法

　　UXR0254BP示波器提供多种频率测量方法，包括自动测量和手动测量。

　　3.1自动测量

　　自动测量是最简便的方法，只需几步操作即可获得频率数据。

　　1.选择通道：在屏幕上选择连接信号的通道。

　　2.开启测量功能：点击示波器界面上的“测量”按钮，进入测量菜单。

　　3.选择频率测量：在测量菜单中，选择“频率”选项。示波器将自动计算并显示信号的频率。

　　3.2手动测量

　　手动测量需要用户根据波形进行计算，适用于复杂信号或特殊测量需求。

　　1.观察波形周期：在屏幕上清晰显示的波形图中，选择一个完整的波形周期。

　　2.计算周期时间：使用示波器的游标功能，测量一个完整周期的时间长度。游标可以精确定位在波形的相应位置，读出时间值。

　　3.计算频率：频率等于周期的倒数。将测得的周期时间取倒数即可得到频率值。

　　例如，如果一个波形周期为2纳秒，则频率为1/(2纳秒)=500 MHz。

　　4.高级功能与优化

　　为了提高测量的精度和效率，UXR0254BP示波器提供了一些高级功能和优化设置。

　　4.1带宽限制

　　示波器的带宽设置会影响测量精度。UXR0254BP拥有高达2.5 GHz的带宽，但在实际测量中，可能需要根据信号频率和特性进行带宽限制，以减少高频噪声的干扰。可以通过示波器菜单调整带宽设置，选择合适的带宽以获得更准确的测量结果。

　　4.2采样率调整

　　采样率是示波器采集信号的速度，高采样率可以捕捉到更精细的波形细节。根据被测信号的频率和特性，调整采样率以确保信号的完整性。通常，采样率应至少为信号频率的10倍，以避免失真和采样不足。

　　4.3平均功能

　　对于噪声较大的信号，可以使用示波器的平均功能。平均功能可以通过对多次采样结果进行平均处理，减少随机噪声对测量结果的影响，从而提高测量精度。

　　5.常见问题及解决方案

　　在使用示波器测量频率时，可能会遇到一些常见问题。以下是几种常见问题及其解决方案：

　　5.1无法稳定触发

　　如果示波器无法稳定触发信号，可能是因为触发电平设置不当。调整触发电平，使其位于信号的中间位置，或者尝试使用自动触发功能。

　　5.2测量结果不准确

　　测量结果不准确可能是由于带宽设置过低或采样率不足。检查并调整带宽和采样率设置，确保它们适合被测信号。

　　5.3噪声干扰

　　高频噪声可能会影响测量精度。使用带宽限制和平均功能来减少噪声干扰，或者使用屏蔽和滤波技术来降低外部干扰。

　　是德UXR0254BP示波器凭借其高带宽、高采样率和丰富的功能，能够准确高效地测量信号频率。通过正确的连接、合理的设置和有效的测量方法，可以充分发挥这款示波器的优势，提高测量的精度和效率。在实际操作中，根据具体需求调整示波器的各项参数，解决常见问题，将大大提升测量体验和结果的可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
