泰克MDO32示波器测量参数的方法

　　作为一名专业工程师，你可能经常会使用示波器来测量和分析各种信号。而泰克MDO32示波器以其强大的功能和简便的操作，成为了许多工程师的得力工具。本文将介绍如何使用泰克MDO32示波器测量参数，帮助你更好地掌握这款设备的使用技巧。

　　一、初识泰克MDO32示波器

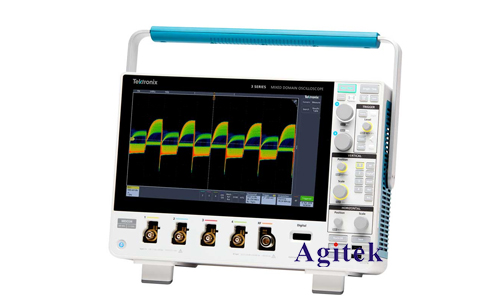

　　泰克MDO32是一款集成多功能的混合域示波器（MDO），它不仅可以进行常规的电压信号测量，还可以对射频信号进行频谱分析。MDO32具有高达2 GHz的带宽和5 GSa/s的采样率，能够捕捉和分析复杂的信号形态。除此之外，MDO32还配备了直观的用户界面和丰富的自动测量功能，使得测量和分析工作更加高效。

　　二、设置示波器进行测量

　　1.连接信号

　　在开始测量之前，首先需要将待测信号连接到示波器的输入通道。MDO32提供了多种输入接口，包括模拟输入和数字输入。确保信号连接牢固，并选择适当的探头（如电压探头或电流探头）进行测量。

　　2.调整时间基和垂直偏置

　　接下来，根据信号的频率和幅度，调整示波器的时间基（Time Base）和垂直偏置（Vertical Position）。时间基决定了每个时间刻度的长度，而垂直偏置则决定了信号在屏幕上的垂直位置。通过旋转对应的旋钮，可以轻松调整这些参数，使信号在屏幕上清晰可见。

　　3.触发设置

　　为了稳定显示信号波形，需要进行触发设置。触发控制允许示波器在特定条件下捕捉信号波形，从而避免波形在屏幕上滚动。MDO32提供了多种触发模式，包括边沿触发、脉宽触发、视频触发等。选择合适的触发模式，并调整触发电平，使波形稳定显示。

　　三、自动测量功能

　　泰克MDO32示波器内置了丰富的自动测量功能，可以快速测量各种参数，如电压、频率、占空比等。以下是一些常用的自动测量参数：

　　1.峰峰值电压（Peak-to-Peak Voltage）

　　峰峰值电压是指信号在一个周期内的最大值和最小值之间的差值。通过按下示波器面板上的“Measure”按钮，并选择“Peak-to-Peak”，即可自动测量并显示峰峰值电压。

　　2.频率（Frequency）

　　频率是指信号在单位时间内的重复次数。选择“Frequency”测量选项，示波器会自动计算并显示信号的频率。这对于分析周期性信号（如交流电源信号）尤为重要。

　　3.占空比（Duty Cycle）

　　占空比是指信号在一个周期内，高电平持续的时间与周期总时间的比值。选择“Duty Cycle”测量选项，示波器会自动计算并显示占空比。这在脉冲宽度调制（PWM）信号分析中非常有用。

　　4.上升时间和下降时间（Rise Time and Fall Time）

　　上升时间是指信号从低电平到高电平的过渡时间，而下降时间则是从高电平到低电平的过渡时间。选择相应的测量选项，示波器会自动计算并显示这些参数，有助于分析信号的动态特性。

　　四、频谱分析功能

　　除了传统的时域分析，MDO32还提供了强大的频谱分析功能，能够对信号的频率成分进行详细分析。这对于射频信号的测量和分析尤为重要。

　　1.频谱分析设置

　　进入频谱分析模式后，首先需要设置频谱的起始频率和终止频率。调整这些参数可以选择感兴趣的频率范围。接着，设置频谱分辨率带宽（RBW），以控制频谱的分辨率。

　　2.频谱测量

　　MDO32提供了多种频谱测量功能，如峰值功率、带宽、谐波失真等。通过选择相应的测量选项，可以自动计算并显示频谱的相关参数。例如，选择“Peak Power”可以测量并显示频谱的最大功率。

　　五、保存和导出测量结果

　　在完成测量后，MDO32示波器允许将波形和测量结果保存到内部存储器或外部USB存储设备中。按下“Save”按钮，选择保存路径和文件格式（如图片或数据文件），即可将测量结果保存下来。保存的数据可以用于后续分析和报告生成。

　　泰克MDO32示波器以其强大的功能和简便的操作，极大地方便了工程师的测量和分析工作。通过合理设置示波器的各项参数，并利用自动测量和频谱分析功能，可以快速准确地获得信号的各项参数。在日常工作中，充分发挥MDO32的优势，将有助于提高工作效率和测量精度，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
