泰克MSO64B示波器测量差分信号

发布日期:2024-06-14 14:49:17         浏览数:

  差分信号是一种常用的信号传输方式,它在信号完整性、抗噪声能力和数据传输速率等方面具有显著优势。在现代电子系统中,差分信号广泛应用于高速数据传输、电源管理和控制等领域。为了准确测量和分析差分信号,需要使用专业的测试仪器,如示波器。

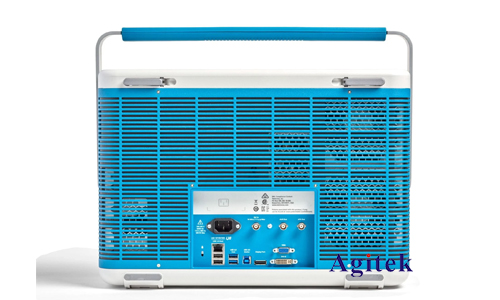

泰克MSO64B示波器测量差分信号(图1)

  泰克MSO64B示波器是一款功能强大且灵活的数字示波器,它能够以高精度和可靠性测量各种类型的信号,包括差分信号。其内置的差分探头和先进的测量功能可以有效地捕捉和分析差分信号的细节,为工程师提供更深入的信号洞察力。

  1.测量差分信号的方法

  使用泰克MSO64B示波器测量差分信号需要遵循以下步骤:

  选择合适的探头:首先,选择合适的差分探头。泰克MSO64B示波器支持多种类型的差分探头,例如TDP0001、TDP0030等。选择探头的关键因素包括带宽、阻抗和探头长度等。

  连接探头:将差分探头的正负端分别连接到待测差分信号的正负极。确保探头连接牢固,避免接触不良。

  设置示波器:

  选择差分探头类型。

  设置示波器的时间基准和垂直刻度。

  设置触发条件,以便准确捕获信号。

  测量和分析:

  观察示波器上的差分信号波形。

  测量信号的幅值、频率、上升时间、下降时间等参数。

  利用示波器的分析功能,例如FFT分析、眼图分析等,对信号进行更深入的分析。

  2.常见问题解答

  在使用泰克MSO64B示波器测量差分信号时,可能会遇到以下常见问题:

  探头匹配问题:确保探头的阻抗与待测信号的阻抗匹配,否则会造成信号反射,影响测量结果。

  接地问题:确保示波器和探头的接地良好,避免地回路噪声影响信号测量。

  触发设置问题:正确设置触发条件,以便准确捕获信号,避免信号丢失。

  信号干扰:环境中的噪声或其他信号干扰可能会影响差分信号测量。在进行测量时,应尽量避免这些干扰源。

  3.应用场景

  使用泰克MSO64B示波器测量差分信号在多个领域具有广泛的应用,例如:

  高速数据传输系统:用于测量高速数据传输线路中的信号完整性,例如PCIe、SATA和USB接口。

  电源管理系统:用于测量电源管理电路中的差分信号,例如DC-DC转换器和电源轨。

  控制系统:用于测量控制系统中的差分信号,例如电机控制和传感器信号。

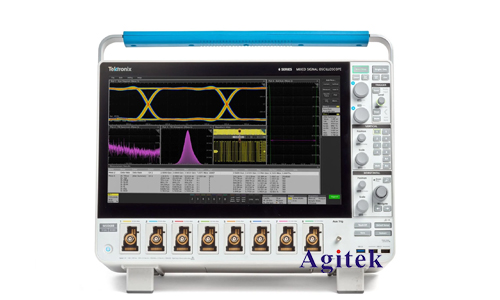

泰克MSO64B示波器测量差分信号(图2)

  泰克MSO64B示波器是一款功能强大的数字示波器,它能够以高精度和可靠性测量差分信号。通过本文的介绍,读者可以学习使用MSO64B示波器测量差分信号的方法,并理解差分信号测量技术在各种应用场景中的重要性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
