泰克信号发生器输出三角波的详细

发布日期:2024-07-05 17:03:57         浏览数:

  泰克信号发生器是实验室中常用的测试仪器,能够产生各种波形信号,其中三角波信号在许多应用中扮演着重要的角色。本文将以泰克信号发生器为例,详细介绍如何输出三角波信号,并提供一些操作技巧和常见问题解决方法。

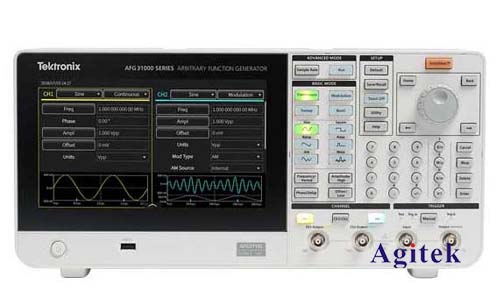

泰克信号发生器输出三角波的详细(图1)

  1.选择正确的信号发生器型号

  泰克信号发生器种类繁多,不同型号的功能和性能有所区别。选择合适的信号发生器型号至关重要。首先,需要确定所需的三角波信号频率范围,不同型号的信号发生器所能产生的频率范围有所不同。其次,需要考虑信号发生器的精度、分辨率和输出功率等指标。

  2.连接信号发生器和负载

  将信号发生器的输出端连接到负载,例如示波器或其他测试设备。连接时要注意连接线的阻抗匹配,避免信号失真。

  3.设置信号发生器

  3.1波形选择

  在信号发生器的面板上找到波形选择按钮,并选择“三角波”模式。

  3.2频率设置

  根据需要设置三角波信号的频率。可以使用频率旋钮或数字键盘进行设置。

  3.3振幅设置

  根据需要设置三角波信号的振幅。可以使用振幅旋钮或数字键盘进行设置。

  3.4直流偏置设置

  如果需要,可以设置三角波信号的直流偏置。可以使用直流偏置旋钮或数字键盘进行设置。

  3.5占空比设置

  对于一些型号的信号发生器,可以设置三角波信号的占空比。占空比是指一个周期内高电平持续的时间占整个周期的比例。

  4.检查输出信号

  使用示波器观察信号发生器输出的三角波信号。检查信号的频率、振幅、直流偏置以及波形是否符合预期。

  5.常见问题解决方法

  5.1输出信号频率不对

  确认频率设置是否正确。

  确保信号发生器与负载的连接线没有问题。

  5.2输出信号振幅不对

  确认振幅设置是否正确。

  确保信号发生器的输出功率足够。

  5.3输出信号波形失真

  确保连接线的阻抗匹配。

  检查信号发生器是否处于正常工作状态。

  6.操作技巧

  使用示波器观察信号发生器输出的波形,并根据需要调整信号参数。

  使用信号发生器的内置测量功能,测量信号的频率、振幅等参数。

  使用信号发生器的同步功能,实现多个信号的同步触发。

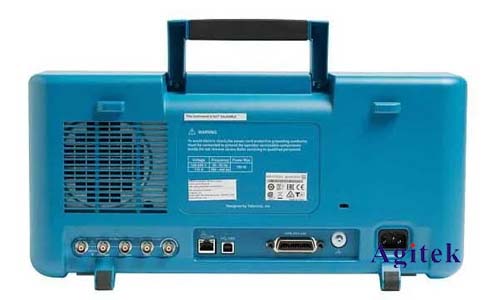

泰克信号发生器输出三角波的详细(图2)

  使用泰克信号发生器输出三角波信号并不复杂,只要遵循上述步骤和技巧,即可轻松完成操作。如果遇到问题,请仔细检查设置和连接,并参考信号发生器用户手册或寻求专业技术人员的帮助,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
