普源示波器DHO812探头衰减比设置的步骤与注意事项

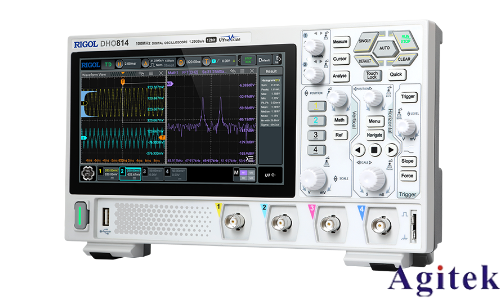

在电子测量领域，示波器作为信号分析与故障诊断的核心工具，其探头衰减比的准确设置直接影响测量结果的精度与可靠性。普源示波器DHO812凭借其高性能与多功能特性，广泛应用于电路调试、信号分析等场景。本文将深入探讨DHO812探头衰减比的设置原理、操作步骤及关键注意事项，帮助用户掌握这一核心技术，提升测量效率与准确性。

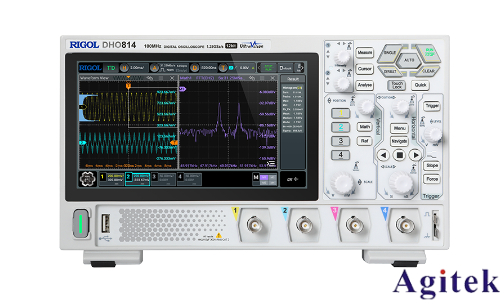

一、衰减比设置的核心原理：信号保护与精度平衡

探头衰减通过分压电路降低输入信号的幅度，防止示波器输入电路因过压而损坏。普源DHO812探头通常提供1X、10X、100X三档衰减选项，其本质是通过调整探头内部电阻网络实现信号衰减。例如，10X衰减将输入信号缩小10倍，使100V信号降至10V后再传输至示波器。这一设计既保护了设备安全，又通过降低输入阻抗（如从1MΩ降至10MΩ）减少信号源负载效应，确保测量真实性。

二、衰减比设置的精准操作步骤

1. 信号幅度预判与衰减档位初选

使用示波器前，需通过理论计算或经验判断被测信号的大致幅度范围。若预估信号峰-峰值超过示波器最大输入电压（通常为±40V），则需启用衰减模式。例如，测量工业设备中的220V交流信号时，应选用100X衰减以确保安全。

2. 探头硬件配置与校准

将探头连接至示波器后，需进行衰减校准：

旋转探头上的衰减开关至目标档位（如10X）；

接入示波器自带的1kHz方波校准信号（幅度已知）；

微调探头补偿电容，使示波器显示的波形幅度与校准信号标称值一致。此步骤可消除探头与示波器阻抗不匹配导致的误差。

3. 垂直灵敏度联动调节

在示波器面板上设置垂直灵敏度（V/div）时，需同步考虑衰减比。例如，选择10X衰减后，应将V/div调至实际灵敏度的10倍：若探头衰减10倍，示波器显示1V/div时，实际灵敏度为0.1V/div。此时，波形垂直刻度读数需乘以衰减系数获取真实电压值。

三、关键注意事项与常见误区规避

1. 过载保护与动态范围优化

当信号幅度接近示波器最大输入范围时，优先选择低衰减档位（如1X）以保留信号细节。例如，测量12V汽车电子信号时，1X衰减可避免10X档带来的量化误差。同时，定期使用高压探头校验仪验证探头衰减精度，防止老化导致的衰减系数漂移。

2. 高频信号测量的特殊处理

衰减倍数增加会引入额外电容（如10X探头约15pF），影响高频响应。在测量100MHz以上信号时，需选用低电容补偿探头，并通过示波器内置的探头频响校正功能进行修正。此外，避免使用长接地线，推荐使用弹簧式接地夹减少寄生电感。

3. 耦合模式与触发设置的协同

直流信号测量需确保探头与示波器均设置为DC耦合，避免交流耦合滤除直流分量。触发模式选择上，边缘触发（Edge）配合触发电平调节可稳定显示高频脉冲信号，而峰值检测（Peak Detect）模式则适用于捕获瞬态信号。

四、典型应用场景实战案例

案例1：电源纹波测试

测量开关电源24V输出的纹波电压时，选用10X衰减避免示波器过载。通过频谱分析功能（FFT）结合衰减校准，可准确捕捉mV级纹波分量，评估电源稳定性。

案例2：电机驱动信号分析

在测量变频器输出的PWM信号（峰-峰值约400V）时，启用100X衰减并配置示波器带宽限制功能（20MHz），有效抑制高频干扰，清晰显示信号边沿特性。

普源示波器DHO812探头衰减比的科学设置，是连接理论分析与工程实践的桥梁。通过理解衰减原理、掌握校准方法、规避操作误区，用户不仅能保障设备安全，更能挖掘示波器的深层功能，在复杂信号环境中获取精确数据。这一技术能力的提升，将为电路设计优化、故障定位及科研探索提供坚实的技术支撑。
