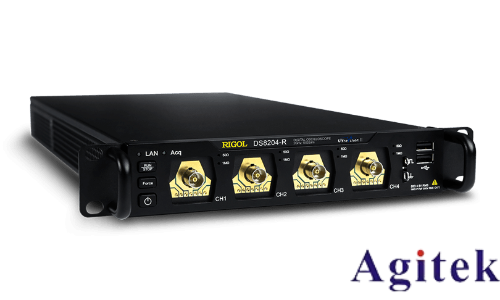

普源DS8000-R系列数字示波器

一、平台架构：ASIC芯片与UltraVision II的精简融合

普源DS8000-R系列基于RIGOL自主研发的专用ASIC芯片与UltraVision II技术平台，通过硬件集成优化实现：

高密度信号处理：单芯片集成前端放大、ADC与触发逻辑

低功耗设计：无风扇散热，典型功耗<15W

工业级可靠性：MTBF>50,000小时（Telcordia SR-332标准）

二、紧凑型机械设计解析

1. 空间优化设计

物理尺寸：214mm（宽）×43mm（高）×478mm（深）

安装方式：

标准1U机架安装（支持并排双机）

桌面堆叠安装（配套防滑支架）

导轨式安装（兼容DIN35标准）

空间对比：

2. 无液晶屏的极简设计

环境适应性：

工作温度：-40℃~+55℃（扩展工业级）

存储温度：-55℃~+85℃

湿度耐受：5%-95%RH（无冷凝）

典型应用场景：

北极科考站设备监测

沙漠光伏电站运维

航空航天地面测试

三、多机集成与同步控制

1. 同步触发系统

架构组成：

主从机触发总线（LVDS差分信号）

现场可校准时钟同步（±100ps精度）

动态触发延迟补偿算法

扩展能力：

2. 数据采集软件

核心功能：

多机波形时间对齐（±1采样点精度）

跨设备通道混合测量（如1-4通道来自设备A，5-8来自设备B）

自动化测试脚本集成（支持Python/LabVIEW）

性能指标：

多机通信延迟：<10ms（千兆以太网）

数据吞吐量：单通道持续传输>50MB/s

四、人机交互与远程控制

1. 外设扩展模式

接口配置：

前置：2×USB Host 3.0（支持鼠标/键盘/U盘）

后置：HDMI 2.0（4K@60Hz输出）、1000BASE-T以太网

选配：RS-485/CAN工业总线接口

操作模式：

本地控制：鼠标+键盘全功能操作

远程控制：Web浏览器访问（HTML5界面）

无头模式：仅通过SCPI命令集控制

2. 工业协议支持

内置协议解析：

串行总线：I2C/SPI/UART/CAN/LIN

工业总线：Modbus TCP/EtherCAT/PROFINET

触发与解码：

支持协议级触发（如CAN ID过滤）

自动测量协议参数（如I2C时钟频率）

五、典型应用场景

1. 自动化生产线测试

配置方案：

1U机架安装2台DS8000-R（8通道）

配套多通道数据采集软件

通过PLC触发同步采集

测试项目：

电机驱动器三相电流波形分析

工业机器人关节位置信号验证

电源模块启动时序测试

2. 分布式环境监测

极地科考应用：

无液晶屏设计耐受-40℃低温

太阳能供电系统兼容（12V DC输入）

卫星通信远程数据回传

监测参数：

地震波信号采集（选配高灵敏度探头）

气象站传感器信号验证

极光观测设备同步触发

3. 多通道科研测试

量子计算实验：

512通道同步触发方案

纳秒级时间分辨率

低噪声前端设计（ENOB>7.5bit@1GHz）

粒子加速器控制：

多束流同步监测

触发延迟补偿算法

实时波形数据存储

六、技术选型指南

扩展建议：

多通道需求：选择基础型号+同步机套件（DS8000-SYNC）

极端环境：配置工业级防护外壳（IP65等级）

自动化集成：选用带Profinet接口的工业版本（DS8000-R-IN）

实测数据参考：

双机同步触发抖动：实测<350ps（1GHz带宽下）

机架散热性能：45℃环境温度下连续工作72小时，外壳温度≤65℃

电磁兼容性：通过IEC 61000-4-6等级3测试（10V/m射频场抗扰度）

普源DS8000-R系列的紧凑型设计优势，在工业自动化与极端环境测试中具有专业价值，如有设备采购需求或技术问题请联系安泰测试。
