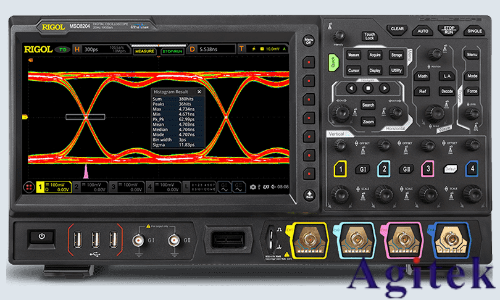

普源MSO8000系列数字示波器

一、平台架构：凤凰座与UltraVision II的双重赋能

MSO8000系列基于RIGOL自主研发的"凤凰座"芯片组与UltraVision II技术平台构建，实现了：

前端信号保真度：12bit ADC垂直分辨率（启用HiRes模式）

信号处理效率：FPGA+ASIC协同架构，支持实时硬件运算

系统扩展性：模块化设计便于功能升级与维护

二、核心性能参数解析

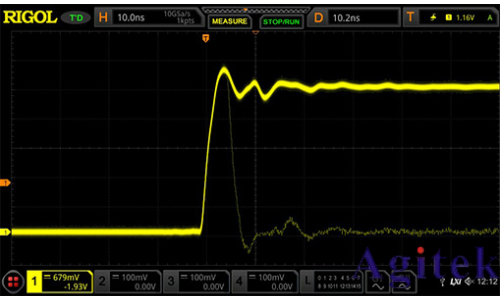

1. 带宽与采样率：突破速度极限

模拟带宽：200MHz-2GHz（软件可升级至2GHz全带宽）

采样率：10GSa/s（等效双通道模式）

时间分辨率：

最小时基1ns/div时达100ps

启用超分辨率模式可至2ps（需配合硬件插值）

典型应用：

GaN器件开关特性分析

高速串行总线（PCIe Gen5/USB4）信号验证

激光脉冲时域测量

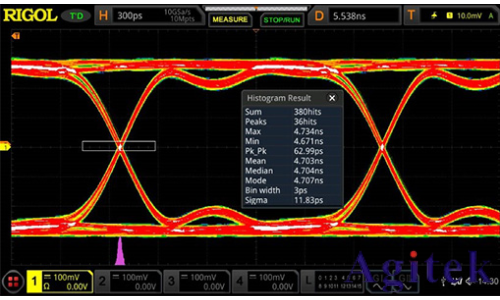

2. 眼图分析：数字信号质量可视化

功能特点：

支持NRZ/PAM4信号眼图生成

眼高/眼宽/抖动自动测量

模板测试（Mask Testing）与通过/失败判定

优势场景：

高速背板连接器验证

光模块生产测试

FPGA时钟抖动评估

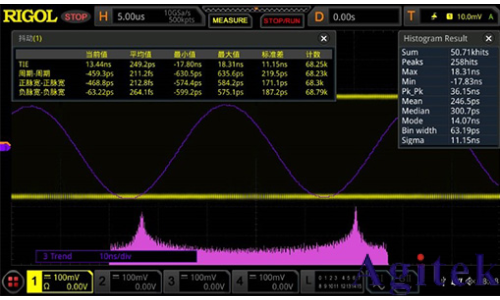

3. 抖动分析：从统计到溯源

三维度分析体系：

工程价值：

识别电源噪声耦合路径

优化PCB布局降低串扰

验证时钟树设计裕量

4. 捕获效率：600,000wfms/s的调试革命

技术突破：

专利级Segmented Memory架构

智能触发预处理算法

硬件加速波形压缩技术

调试效率对比：

三、存储系统：深度与灵活性的完美平衡

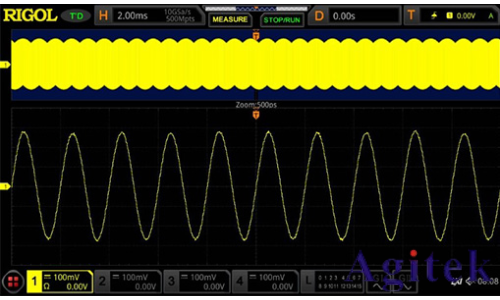

1. 500Mpts深存储的三大应用模式

2. 硬件波形录制：45万帧的时空胶囊

创新技术：

触发标记时间戳（精度±100ps）

帧间间隔可调（10ns-10s）

支持事后缩放与测量

典型应用：

捕获电源启动瞬态过程（>1000个周期）

分析电机控制PWM调制特性

记录雷达脉冲序列

四、系统扩展与生态整合

1. 探头接口兼容性

标准配置：

4通道×RIGOL标准接口（兼容PVP/RP系列探头）

1×TekProbe BNC接口（通过T2R1000适配器）

扩展能力：

支持最大8通道混合信号分析（需选配逻辑探头）

兼容16bit高精度电压探头（如RP1000HD系列）

2. 软件生态协同

上位机套件：

Ultra Power Analyzer（电源分析）

Ultra Sigma（抖动/眼图分析）

Ultra Scope（远程控制与自动化测试）

编程接口：

SCPI命令集

MATLAB/Python驱动库

LabVIEW VI模块

五、典型应用场景

1. 电力电子测试

关键测量：

MOSFET开关损耗（Eon/Eoff）

输出纹波RMS值（20MHz带宽限制）

环路稳定性（Bode图自动生成）

配置建议：

探头组合：RP1000D差分探头+RP1000C电流探头

分析工具：UPA-DS电源分析套件

2. 高速数字设计验证

测试流程：

眼图模板测试（符合IEEE 802.3bj标准）

抖动成分分解（RJ/DJ/PJ）

预加重/去加重效果评估

配置建议：

启用12bit HiRes模式提升信噪比

使用分段存储捕获突发信号

3. 科研与前沿技术

特殊功能支持：

光脉冲宽度测量（<50ps分辨率）

量子比特控制信号验证

太赫兹时域光谱分析

六、技术选型指南

升级建议：

预算有限但需未来扩展：选择基础型号+软件升级包

多通道需求：考虑MSO8000系列+MSO-LOGIC逻辑探头组合

自动化测试场景：配置RPA246偏移校准夹具+上位机软件
