基于AT-SourceMeter源表程控软件的太阳能电池测试方法

在光伏产业快速发展的背景下，精确的太阳能电池测试技术成为评估电池性能与优化生产工艺的关键。AT-SourceMeter源表程控软件凭借其高精度测量与灵活的控制能力，为太阳能电池的电性能表征提供了可靠解决方案。本文将结合标准测试流程，系统阐述如何利用该软件开展太阳能电池I-V曲线、关键电参数及效率测试。

一、测试系统搭建与校准

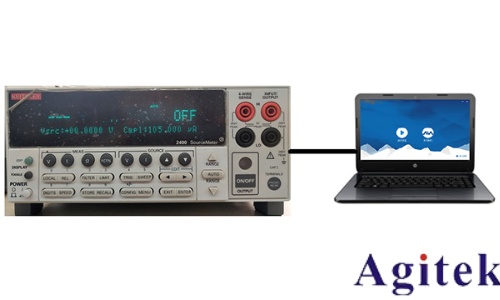

构建测试系统时，需遵循IEC 60904-9标准的光谱匹配要求。典型配置包括：AT-SourceMeter源表（如2600B系列）、太阳模拟器（Class A级）、温度控制装置及四线测试夹具。校准步骤至关重要，需通过标准硅电池对模拟器光强进行标定，确保辐照度稳定在1000±10W/m²范围内，同时设置环境温度至25±1℃以减少热效应误差。AT-SourceMeter的远程传感功能可有效补偿线缆压降，提升测量精度。

二、I-V特性曲线扫描策略

启动测试前，需配置源表工作模式为"电压扫描+电流监测"。扫描参数设置应遵循以下原则：电压范围覆盖0~1.2Voc（开路电压），步长设定为0.1% Voc以保证数据分辨率；扫描速率控制在10ms/step内，避免因响应滞后引入误差。软件内置的"自动量程切换"功能可动态调整电流测量范围（如0.1μA~20A），确保全电流区间精度优于±0.1%。通过实时绘制I-V曲线，可直观捕获最大功率点（MPP）及拐点特征。

三、核心电参数提取与分析

1. 开路电压（Voc）与短路电流（Isc）：利用源表"电压钳位"功能逐步降低负载电阻至零，记录稳态电流值即为Isc；反之，通过"电流阱"模式提取Voc。需注意测试时间应≤1s以避免热积累。

2. 填充因子（FF）与转换效率（η）：软件自动计算FF=Pmax/(Voc×Isc)，其值直接影响电池输出稳定性；η则通过公式η=Pmax/(Pin×Ac)获得，其中Pin为入射光功率密度，Ac为有效光照面积。

3. 阻抗特性解析：基于I-V曲线的微分分析，可提取串联电阻（Rs）与旁路电阻（Rsh）。Rs值异常升高通常指示电极接触不良或材料退化，Rsh下降则反映电池片缺陷。

四、动态测试与数据验证

为模拟实际光照变化，可采用AT-SourceMeter的"脉冲调制"功能进行动态响应测试。通过设置光强阶跃信号（如1000→800W/m²），观测电池输出电流的瞬态响应时间（通常应<50ms）。此外，对比不同扫描方向（正向/反向）的I-V曲线重合度，可验证测试系统稳定性与电池内部非线性特性。

精准的太阳能电池测试是提升光电转换效率与产品可靠性的基础。AT-SourceMeter源表程控软件通过标准化测试流程、高精度数据采集及智能化数据分析，实现了从实验室研发到产线质检的全场景覆盖。未来随着钙钛矿等新型电池技术的突破，该平台可进一步扩展至宽光谱响应测试与多参数并行测量，持续推动光伏技术的迭代升级。
