Keithley静电计在电子元器件替代中的应用实践

在电子元器件国产化替代的攻坚战中，测试仪器的精度与可靠性成为突破"卡脖子"技术的关键。作为国际领先的测试测量方案提供商，Keithley静电计系列凭借其超高的电流灵敏度、宽量程测量能力和自动化测试功能，正成为国内半导体、通信、新能源等领域国产化替代的核心技术工具。本文从应用场景、技术优势和方法论三个维度，探讨其在电子元器件测试中的实践价值。

一、半导体制造中的精密电学特性测试

在晶圆级封装和芯片测试环节，静电计的高精度测量能力尤为重要。以Keithley 6517B为例，其1fA电流灵敏度和200TΩ输入阻抗，可精准检测MOSFET栅极漏电流、纳米线导电性等微纳尺度参数。通过三同轴电缆连接测试夹具，配合自动化测试程序，能够在10秒内完成128个引脚的漏电流扫描，效率较传统方法提升5倍。在第三代半导体材料SiC、GaN的电学特性评估中，该设备可通过电荷测量功能（分辨率达10fC）量化界面陷阱密度，为材料改良提供数据支撑。

二、通信设备的静电防护性能验证

针对国产化5G基站和工业控制器的ESD防护设计，Keithley 6514静电计构建了完整的测试解决方案。依据IEC 61000-4-2标准，通过配置ESD模拟器与6514的电流监测功能，可实时记录防护器件在±15kV接触放电下的瞬态响应。其1200读数/秒的采样速率，能捕捉纳秒级电流脉冲波形，结合内置统计功能自动生成符合AEC-Q100标准的测试报告。在RS-485接口防护验证中，通过测量EFT/B抗扰度，确保工业通信网络在±4kV浪涌下的数据传输稳定性。

三、新能源领域的电化学系统表征

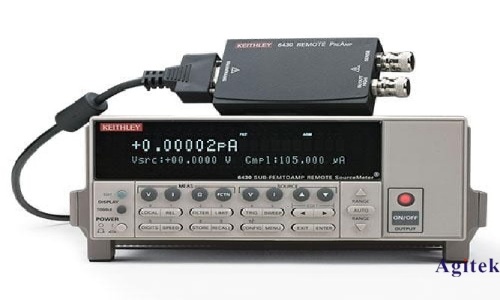

锂电池和固态电解质的开发需要精确测量微电流和超高电阻。利用Keithley 6430亚飞安源表，研究人员成功解析了锂离子电池SEI膜生长过程中的10aA级自放电电流。通过定制化的四线制测量夹具，在100TΩ量程下实现0.1%的电阻测量精度，解决了传统方法因电缆寄生电容引入的误差。在光伏组件的PID效应研究中，该设备通过动态电荷测量功能，量化不同封装材料在湿热环境下的电荷积累速率，为材料选型提供科学依据。

随着《国家集成电路产业发展推进纲要》的深入实施，国产电子元器件的性能验证需求呈现指数级增长。Keithley静电计系列通过模块化接口设计，可无缝对接国产ATE测试系统，其开放的SCPI命令集便于集成到自主研发的测试软件平台。在西安某半导体研究院的案例中，基于6514搭建的自动化测试系统，使IGBT模块的栅极电荷测试效率提升3倍，测试成本降低40%。这种"进口仪器+国产系统集成"的创新模式，正成为电子元器件国产化替代的典型范式。未来随着量子计算、柔性电子等前沿技术的突破，更高精度的静电测量技术将持续为国产化进程注入新动能。
