普源精电 RIGOL DS80000 系列 13GHz 高带宽数字示波器介绍

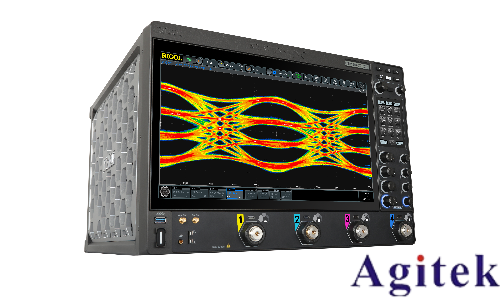

RIGOL DS80000 系列是自主研发的第八代高带宽实时数字示波器，以 13GHz 高带宽、40GSa/s 高采样率及强大的分析能力为核心，专为高速设计中的故障排除与验证打造，广泛适用于通信、嵌入式、汽车电子等领域。

核心性能参数

信号捕获能力：最高 13GHz 模拟带宽，40GSa/s 实时采样率，每通道存储深度最高 4Gpts（选配），可完整还原高速信号细节；

基础配置：4 个模拟通道 + 1 个 EXT 通道，垂直分辨率 8bits~16bits 可调，灵敏度范围 1mV/div 至 1V/div（50Ω），时基范围 20ps/div~1ks/div；

波形处理：最高 500,000wfms/s 波形捕获率，支持 2,000,000 帧硬件实时波形录制与回放。

核心优势

1. 高易用性设计

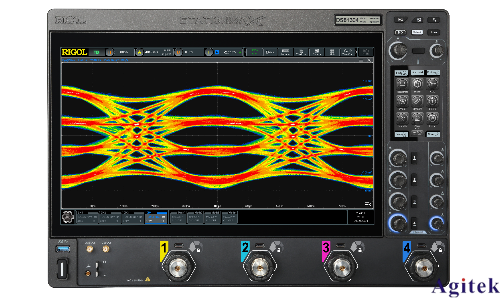

交互体验：15.6 英寸高清触摸屏（电动调节倾角），支持多窗口手势操作；配备高清智控反馈键盘（可扩展为主屏幕窗口、自定义快捷菜单）；

扩展能力：标配 USB、LAN、HDMI 接口，支持 WebControl 远程控制及 SCPI 标准程控指令，适配多样化测试场景。

2. 强大分析功能

协议与一致性分析：支持 PCIe、USB3.0 等高速信号协议一致性分析（选件），提供 4 路解码通道（含 RS232、I2C、SPI、CAN 等主流协议，可选配 USB2.0 等）；

信号完整性分析：选配实时眼图与抖动分析功能（DS80000-JITTA），可测量总体抖动、随机抖动、码间干扰等指标，适配高速串行总线与时钟信号测试；

多功能集成：内置数字电压表、8 位频率计、直方图分析工具，支持 41 种波形参数自动测量及 FFT、滤波等数学运算。

典型应用场景

高速协议验证：覆盖 PCIe、USB3.0 等协议一致性分析，确保高速接口合规性；

器件与系统测试：适用于嵌入式系统调试、高速总线性能评估、锁相环验证等场景；

多领域适配：在通信工程（高速信号分析）、汽车电子（车载网络协议解码）、科研教育（信号处理实验）等领域提供可靠支持。

DS80000 系列以 13GHz 高带宽、40GSa/s 采样率为核心，结合灵活交互设计与全面分析功能，为高速信号测试提供从捕获到验证的一站式解决方案，是应对高速设计挑战的高效工具。
